TP — 脉冲定时器
IN 上升沿后 Q 固定输出 PT 宽度；IN 断开不会掐断脉冲。
一句话
TP 是脉冲定时器：IN 出现上升沿后，Q 固定输出 PT 宽度；IN 中途断开不会掐断脉冲。
符号与引脚
分类：定时器
需要实例
模板值：时间类型（time_type）
| 引脚 | 方向 | 说明 |
|---|---|---|
IN | 流输入 | 上升沿启动脉冲 |
PT | 输入 | 脉冲宽度 |
Q | 流输出 | 脉冲期间为 1 |
ET | 输出 | 已过时间 |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。

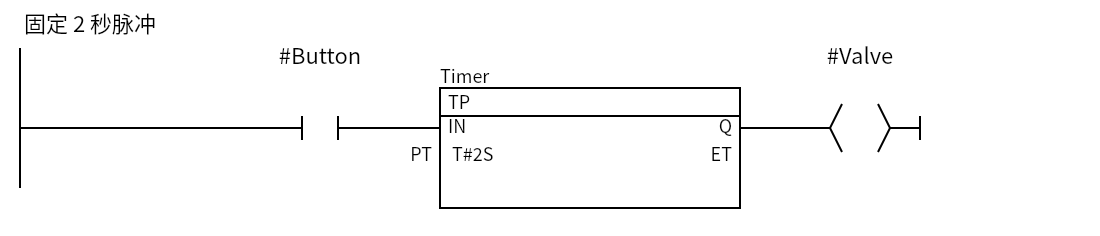

最小示例
Button 按一下，Valve 输出固定 2 秒；即使按钮马上松开，Valve 也会走完 2 秒。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
IN |
经过时间 | Q |
ET |
|---|---|---|---|
| 0 → 1 | < PT |
1 | 递增 |
| 1 → 0 | < PT |
1 | 继续递增 |
| — | ≥ PT |
0 | 停在 PT |
TP由IN的上升沿启动；脉冲宽度由PT决定，与IN保持多久无关。- 脉冲期间再次来上升沿，通常不会延长当前脉冲；需要确认具体 CPU/版本行为。
- 需要实例（
TP_TIME或 IEC 定时器实例 DB）。
常用场景
常见坑
- TP 不是 TON：
TON到时后一直保持，直到IN断开；TP是固定脉宽。 - TP 不是 TOF：
TOF是断开延时；TP是上升沿触发。 IN断开不会停：不要用TP做「按住才输出」；那种场景用TON或普通线圈。- 实例冲突：同一个
TP实例在多处调用会互相覆盖。 PT太小：几个毫秒的脉冲，执行器可能来不及动作。
