TOF — 断开延时定时器
IN 为 1 时 Q 立即为 1；IN 断开后 Q 保持 PT 再复位。
一句话
TOF 是断开延时定时器：IN 为 1 时 Q 立即为 1；IN 断开后 Q 继续保持 PT，时间到才复位。
符号与引脚
分类：定时器
需要实例
模板值：时间类型（time_type）
| 引脚 | 方向 | 说明 |
|---|---|---|
IN | 流输入 | 使能输入；断开后开始延时 |
PT | 输入 | 断开后的保持时间 |
Q | 流输出 | IN 为 1 或延时期间为 1 |
ET | 输出 | 已过时间 |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。

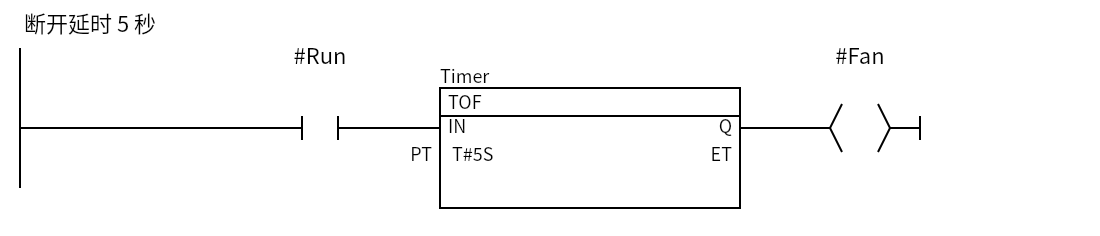

最小示例
Run 接通时 Fan 立即启动；Run 断开后 Fan 继续运行 5 秒，再停止。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
IN |
经过时间 | Q |
ET |
|---|---|---|---|
| 1 | — | 1 | 0 |
| 1 → 0 | < PT |
1 | 递增 |
| 1 → 0 | ≥ PT |
0 | 停在 PT |
| 0 → 1 | — | 1 | 回 0 |
IN为 1 时Q立即为 1，不需要等待。IN断开后开始计时；计时期间Q保持 1。- 即使
IN只来一个扫描的短脉冲，Q也会完整保持PT。 - 需要实例（
TOF_TIME或 IEC 定时器实例 DB）。

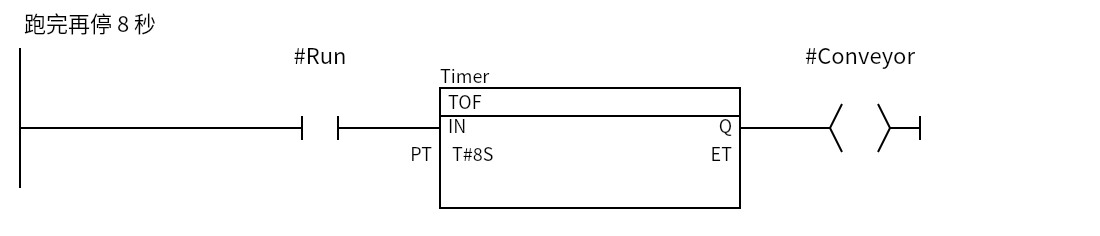

常用场景
常见坑
- TOF 不是 TON：
TON延时接通；TOF延时断开。 - 短脉冲也会完整延时：
IN一个扫描的脉冲，Q仍保持PT；不要拿它做「短脉冲过滤」。 ET会复位：IN回到 1 时ET回 0。- 实例冲突：同一个
TOF实例在多处调用会互相覆盖。 - 安全停机：需要立即断开的安全回路不要依赖
TOF的延时。
