TON 与 TOF 组合：门在触发后延时打开，离开后延时关闭。
通过 TiaLink 把本示例的 4 个对象导入你当前打开的 TIA Portal 项目。导入前会先预检，默认不覆盖同名对象，导入后不会自动保存。
门默认是锁住的；当"启动按钮 + 移动传感器"同时有效并持续 10 秒后，门锁打开，并在条件消失后再保持 5 秒，然后重新锁上。
两个网络的分工很清晰：Network 1 用 TON + TOF 串联做"等 10 秒、再保持 5 秒"的延时；Network 2 把结果取反，变成门锁输出。
| 信号 | 类型 | 含义 | 作用 |
|---|---|---|---|
Start_Button |
I | 启动按钮 | 与传感器一起触发开门 |
Motion_Sensor |
I | 移动传感器 | 检测到人/物体 |
Tag_1 |
M | 开门窗口标志 | 1 = 门锁打开 |
Door_Locked |
Q | 门锁输出 | 默认 1（上锁） |
IEC_Timer_0_DB |
TON | 延时接通 10 秒 | 条件持续 10 秒才动作 |
IEC_Timer_0_DB_1 |
TOF | 延时断开 5 秒 | 条件消失后再保持 5 秒 |
Start_Button 与 Motion_Sensor 同时有效；Tag_1=1 → Network 2 输出 Door_Locked=0，门锁打开；Tag_1 归 0 → Door_Locked=1，门重新锁上。

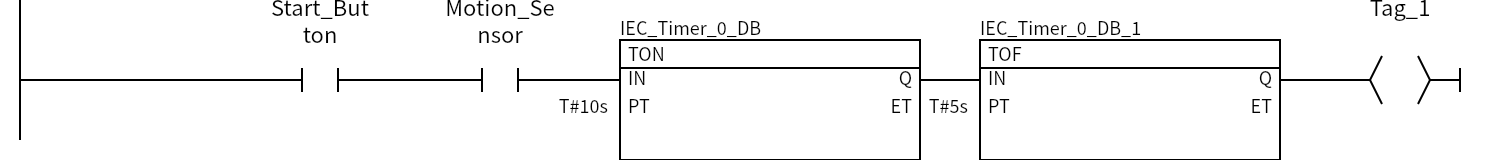

目的：生成一个"延迟打开、稍后自动关闭"的开门窗口。
条件 → 动作：Start_Button AND Motion_Sensor 持续 10 秒 → TON 输出；该输出接到 TOF，TOF 让 Tag_1 保持，并在输入消失后继续维持 5 秒。
为什么：TON 解决"必须持续多久才开门"，TOF 解决"条件没了还能保持多久"。两者串联就是最常见的"延迟 + 缓释"结构。
注意：TON 要求条件连续成立 10 秒，中途断开就重新计时；这是和 TP（触发后固定输出）最大的区别。
逻辑：Tag_1 = TOF(IN = TON(IN = Start_Button AND Motion_Sensor, PT = T#10s).Q, PT = T#5s).Q

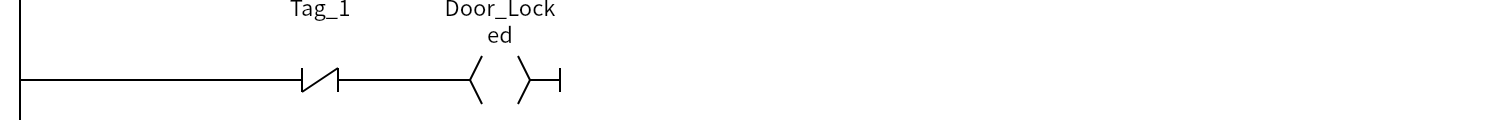

目的：把"开门窗口"翻译成门锁的物理输出。
条件 → 动作：Tag_1=1 时 Door_Locked=0（解锁）；Tag_1=0 时 Door_Locked=1（上锁）。
为什么：门锁是"失电上锁"（fail-safe）的典型用法：默认锁住，只有逻辑允许时才通电打开，断线或停电都会保持锁门。
注意：原工程的注释里提到 M0.0，但当前逻辑用的是 Start_Button 和 Motion_Sensor；读的时候以实际接线为准。
逻辑：Door_Locked = NOT Tag_1
PT 从 T#5s 调大。PT（T#10s）改小。Start_Button 去掉，只留 Motion_Sensor；再把 TON 时间调短。NOT Tag_1 的取反接法，门锁线圈失电时处于锁门状态。| 名称 | 数据类型 | 地址 | 注释 |
|---|---|---|---|
| Start_Button | Bool | %I0.0 | |
| Motion_Sensor | Bool | %I0.1 | |
| Door_Locked | Bool | %Q0.0 | |
| Tag_1 | Bool | %M0.0 |
TIA 自动生成的定时器/计数器实例 DB，导入示例时会一并导入。
| 名称 | 数据类型 | 起始值 | 注释 |
|---|---|---|---|
| Static | |||
| PT | Time | ||
| ET | Time | ||
| IN | Bool | ||
| Q | Bool | ||
| 名称 | 数据类型 | 起始值 | 注释 |
|---|---|---|---|
| Static | |||
| PT | Time | ||
| ET | Time | ||
| IN | Bool | ||
| Q | Bool | ||
