Shl — 左移
按位左移：out = in << n。
在 TIA 里试一下
选一个示例块，通过 TiaLink 导入当前 TIA 项目：预检、默认不覆盖、不自动保存。示例块不会自动运行；导入后请在 OB1 调用并接变量。
一句话
Shl 按位左移：out = in << n。
符号与引脚
分类：移位
不需要实例
模板值：源类型（SrcType）
| 引脚 | 方向 | 说明 |
|---|---|---|
en | 流输入 | 使能输入 |
in | 输入 | 被移位的值 |
n | 输入 | 移位位数 |
eno | 流输出 | 使能输出 |
out | 输出 | 结果 |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。

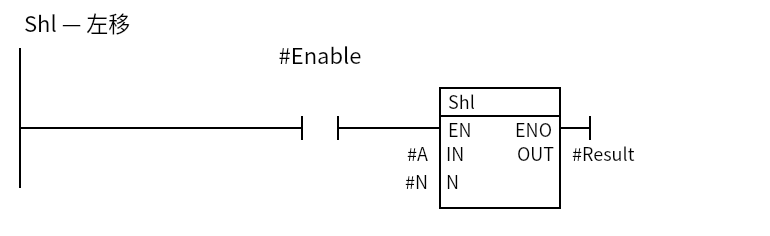

最小示例
Enable=1 时 Result = A << N；N 是移位位数。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
in是被移位的值，n是位数，out是结果；SrcType决定类型。- 左移低位补 0；右移高位补 0（无符号类型）。
- 移出的位会丢失；左移可能溢出，右移会丢低位。
n超出类型位宽时结果按 TIA 规则处理，建议先限制n范围。
常用场景
常见坑
- 用移位代替乘除：左移 1 位等于乘 2，但溢出/符号行为不同；可读性也差。
- 有符号右移：有符号类型右移的符号位行为要确认；需要逻辑右移用无符号类型。
- n 超范围：先限制
n，不要依赖越界行为。 - 类型不一致：
in/out/SrcType要匹配。 - ENO 未接：后面的指令可能不执行；需要串联时检查 ENO。
