And — 字与
按位与：out = in1 AND in2。
在 TIA 里试一下
选一个示例块，通过 TiaLink 导入当前 TIA 项目：预检、默认不覆盖、不自动保存。示例块不会自动运行；导入后请在 OB1 调用并接变量。
一句话
And 按位与：out = in1 AND in2。
符号与引脚
分类：字逻辑
不需要实例
模板值：个数（Card）, 源类型（SrcType）
| 引脚 | 方向 | 说明 |
|---|---|---|
en | 流输入 | 使能输入 |
in1 | 输入 | 操作数 1 |
in2 | 输入 | 操作数 2 |
eno | 流输出 | 使能输出 |
out | 输出 | 结果 |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。

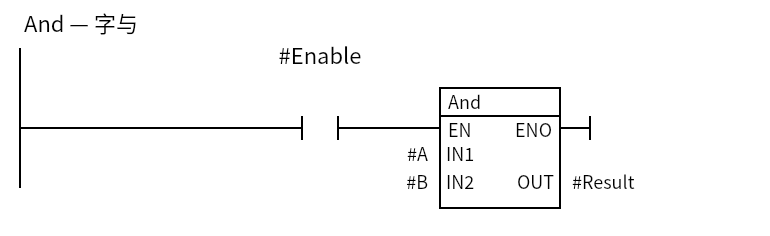

最小示例
Enable=1 时 Result = A AND B；A/B/Result 用 Word（或 DWord/Byte），不要用 Int。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
- 按位运算：对每一位分别做 AND/OR/XOR。
SrcType决定类型：Word、DWord、Byte；Card控制输入个数。And常用于取掩码/清位，Or常用于置位，Xor常用于翻转位。EN/ENO是使能；类型不匹配 TIA 会拒绝（例如把 Int 传给字逻辑）。
常用场景
常见坑
- 用 Int 做字逻辑：TIA 会拒绝；用 Word/DWord/Byte。
- 和触点 And 混淆：这是按位字指令，不是串联触点。

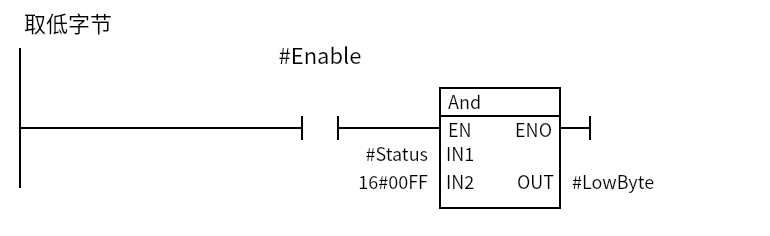

- 掩码写错：十六进制掩码要按位核对（如
16#00FF取低字节）。 - Card 与引脚：改 Card 后输入引脚数量变化，确认接线。
- ENO 未接：后面的指令可能不执行；需要串联时检查 ENO。
