SEL — 二选一
G=0 时输出 IN0，G=1 时输出 IN1。
在 TIA 里试一下
选一个示例块，通过 TiaLink 导入当前 TIA 项目：预检、默认不覆盖、不自动保存。示例块不会自动运行；导入后请在 OB1 调用并接变量。
一句话
SEL 是二选一：G=0 时输出 IN0，G=1 时输出 IN1。
符号与引脚
分类：字逻辑
不需要实例
模板值：计数值类型（value_type）
| 引脚 | 方向 | 说明 |
|---|---|---|
en | 流输入 | 使能输入 |
G | 输入 | 选择位：0→IN0，1→IN1 |
IN0 | 输入 | G=0 时的值 |
IN1 | 输入 | G=1 时的值 |
eno | 流输出 | 使能输出 |
OUT | 输出 | 选中的值 |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。

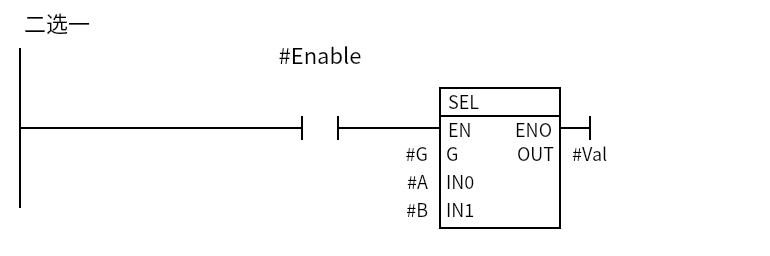

最小示例
G=0 时 Val=A；G=1 时 Val=B。G 是 Bool 选择位。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
G |
OUT |
|---|---|
| 0 | IN0 |
| 1 | IN1 |
G必须是 Bool；IN0/IN1/OUT的数据类型要一致。value_type模板用于类型引用；EN/ENO是使能。SEL只做二选一；多路选择需要多个 SEL 或跳转分配器。

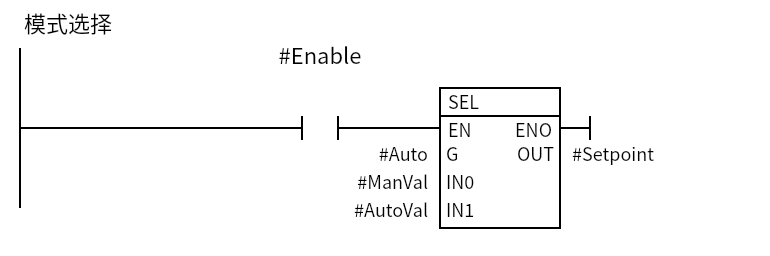

常用场景
常见坑
- G 不是 Bool：
G是选择位，不要传 Int/Word。 - IN0/IN1 接反：G=0 选 IN0，G=1 选 IN1；画图时标清楚。
- 类型不一致：
Int、DInt、Real不要混用；先转换。 - ENO 未接：后面的指令可能不执行；需要串联时检查 ENO。
- 多路选择：SEL 只有两路；三路以上用多个 SEL 或 Switch。
