PtCoil — 装载定时时间
把 PT 写入 IEC 定时器实例，供计时线圈/定时器使用。
在 TIA 里试一下
选一个示例块，通过 TiaLink 导入当前 TIA 项目：预检、默认不覆盖、不自动保存。示例块不会自动运行；导入后请在 OB1 调用并接变量。
一句话
PtCoil 把 PT 写入 IEC 定时器实例，供计时线圈/定时器使用。
符号与引脚
分类：定时器
不需要实例
模板值：无
| 引脚 | 方向 | 说明 |
|---|---|---|
in | 流输入 | 左侧 RLO（使能） |
pt | 输入 | 要装载的定时时间 |
operand | 输入 | IEC 定时器实例（InOut IEC_TIMER） |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。
最小示例

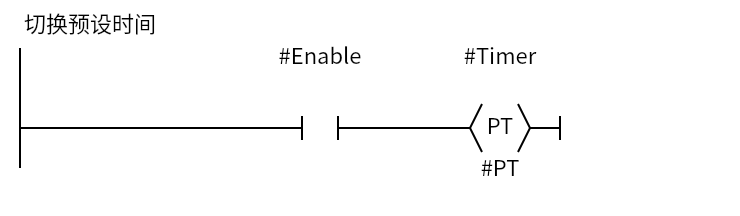

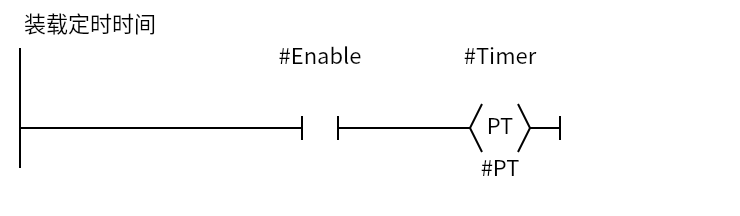

Enable=1 时把 T#8S 写入 Timer；后续 CoilTON/CoilTOF 使用这个预设时间。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
pt是要装载的定时时间，operand是 IEC 定时器实例。operand在 FC 里用InOut的IEC_TIMER。- 它只写定时器的
PT，不启动计时、不产生Q。 - 这是 terminal 线圈，rung 在它这里结束。
常用场景
常见坑
- 以为它会启动定时器：它只装载
PT；启动要用 TON/CoilTON 等。 - operand 类型：必须是 IEC 定时器实例（InOut/Static 的
IEC_TIMER）。 - PT 类型：
pt用Time。 - 运行时改 PT：确认工艺允许在线改预设；改后从当前状态继续。
- terminal：后面不能再接线圈/盒；需要继续逻辑时另起 rung。
