CoilTONR — 保持型接通延时线圈
累计接通时间：IN=1 时累加，IN=0 时保持 ET，达到 PT 后 Q=1。
在 TIA 里试一下
选一个示例块，通过 TiaLink 导入当前 TIA 项目：预检、默认不覆盖、不自动保存。示例块不会自动运行；导入后请在 OB1 调用并接变量。
一句话
CoilTONR 累计接通时间：IN=1 时累加，IN=0 时保持 ET，达到 PT 后 Q=1。
符号与引脚
分类：定时器
不需要实例
模板值：时间类型（time_type）
| 引脚 | 方向 | 说明 |
|---|---|---|
in | 流输入 | 左侧 RLO（使能） |
value | 输入 | 定时时间 PT |
operand | 输入 | IEC 定时器实例（InOut IEC_TIMER） |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。

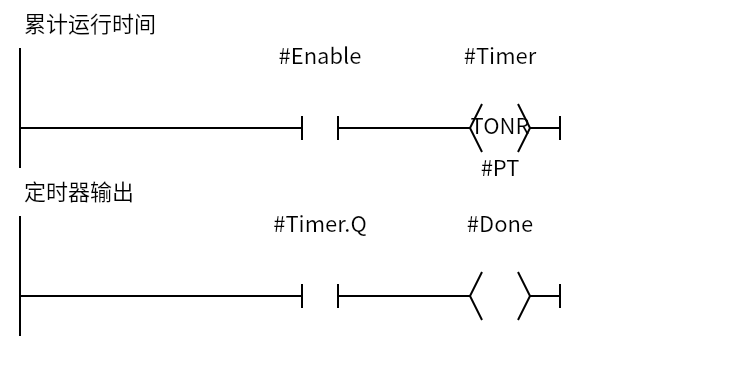

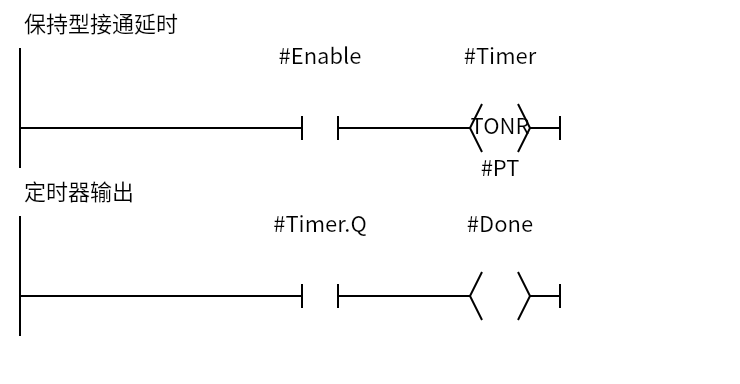

最小示例
Enable=1 累计到 5 秒后 Done=1；中途断开再接通会继续累加，不会清零。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
value是定时时间PT（time_type=Time），operand是 IEC 定时器实例。operand在 FC 里用InOut的IEC_TIMER；Q位用Timer.Q接点读取。IN=0时保持ET；再次IN=1从保持值继续累加。- 需要清零时用复位定时器线圈（
--(RT)--）或复位定时器实例。 - 这是 terminal 计时线圈，rung 在它这里结束。
常用场景
常见坑
- 以为断开就清零：
CoilTONR会保持ET；要清零用 RT。 - Q 位怎么读：用
Timer.Q，不是线圈的 flow-out。 - PT 类型：
value用Time；time_type要和数据类型一致。 - 和 TON 混淆：
TON断开即复位；TONR保持累计。 - 每个扫描都执行：使能条件要明确，避免意外累计。
