Mux — 多路选择
按 k 选择一个输入送到输出；越界时输出 else。
在 TIA 里试一下
选一个示例块，通过 TiaLink 导入当前 TIA 项目：预检、默认不覆盖、不自动保存。示例块不会自动运行；导入后请在 OB1 调用并接变量。
一句话
Mux 按 k 选择一个输入送到输出；k 越界时输出 else。
符号与引脚
分类：字逻辑
不需要实例
模板值：个数（Card）, 源类型（SrcType）
| 引脚 | 方向 | 说明 |
|---|---|---|
en | 流输入 | 使能输入 |
k | 输入 | 选择索引（0 开始） |
in0 | 输入 | 第 0 路输入 |
in1 | 输入 | 第 1 路输入 |
else | 输入 | 越界时的默认值 |
eno | 流输出 | 使能输出 |
out | 输出 | 选中的值 |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。

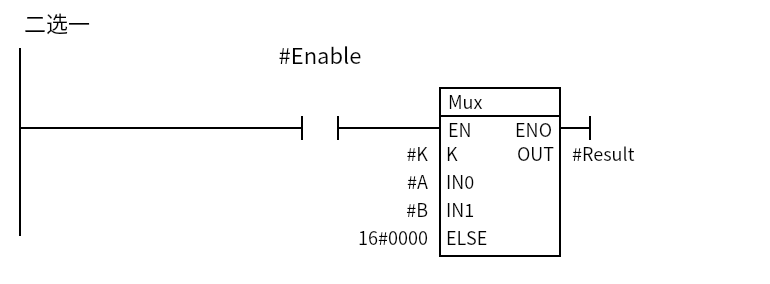

最小示例
Enable=1、K=0 时 Result=A；K=1 时 Result=B；K 越界时 Result=else。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
Card决定输入路数（本页是 2 路：in0/in1）。k从 0 开始编号；k越界时选else。SrcType决定数据类型；所有输入和输出类型要一致。EN/ENO是使能。

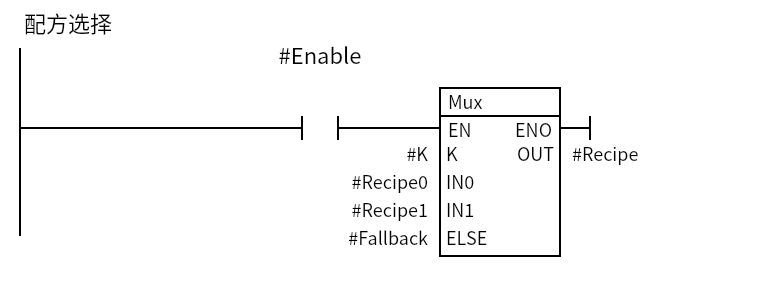

常用场景
常见坑
- k 越界：
k >= Card或k < 0时走else，别让else悬空。 - Card 与引脚：改
Card后输入引脚数量变化，确认接线。 - 类型不一致：所有输入/输出/
SrcType要匹配。 - 和 SEL 混淆：
SEL是 Bool 二选一，Mux可按索引选多路。 - ENO 未接：后面的指令可能不执行；需要串联时检查 ENO。
