Inv — 字取反
按位取反：out = NOT in。
在 TIA 里试一下
选一个示例块，通过 TiaLink 导入当前 TIA 项目：预检、默认不覆盖、不自动保存。示例块不会自动运行；导入后请在 OB1 调用并接变量。
一句话
Inv 按位取反：out = NOT in。
符号与引脚
分类：字逻辑
不需要实例
模板值：源类型（SrcType）
| 引脚 | 方向 | 说明 |
|---|---|---|
en | 流输入 | 使能输入 |
in | 输入 | 输入值 |
eno | 流输出 | 使能输出 |
out | 输出 | 取反后的值 |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。

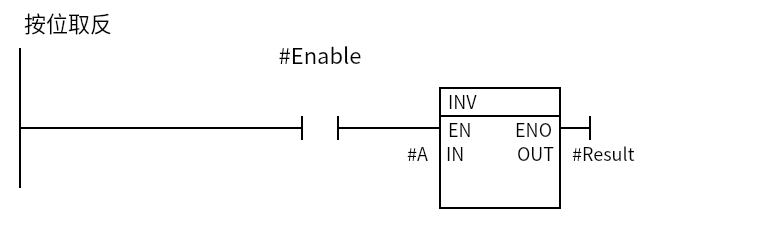

最小示例
Enable=1 时 Result = NOT A；A=16#00FF 时 Result=16#FF00。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
- 按位取反：每一位 0 变 1、1 变 0。
SrcType决定类型：Word/DWord/Byte；不要用 Int。- 常和

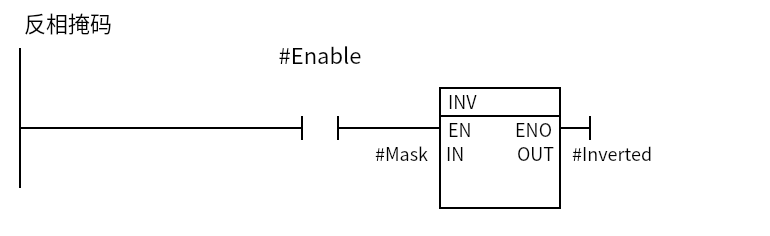

And/Or搭配做“反相掩码”。
常用场景
常见坑
- 用 Int 做字逻辑：TIA 会拒绝；用 Word/DWord/Byte。
- 与触点 Not 混淆：
Inv是按位字指令，Not是 RLO 取反。 - 掩码位宽：Word 取反得到 16 位全反，确认高位是否需要保留。
- ENO 未接：后面的指令可能不执行；需要串联时检查 ENO。
