CoilTP — 脉冲线圈
脉冲计时线圈：输入上升沿后输出 Q 保持 PT。
在 TIA 里试一下
选一个示例块，通过 TiaLink 导入当前 TIA 项目：预检、默认不覆盖、不自动保存。示例块不会自动运行；导入后请在 OB1 调用并接变量。
一句话
CoilTP 输入上升沿后，输出 Q 保持 PT。
符号与引脚
分类：定时器
不需要实例
模板值：时间类型（time_type）
| 引脚 | 方向 | 说明 |
|---|---|---|
in | 流输入 | 左侧 RLO（使能） |
value | 输入 | 定时时间 PT |
operand | 输入 | IEC 定时器实例（InOut IEC_TIMER） |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。

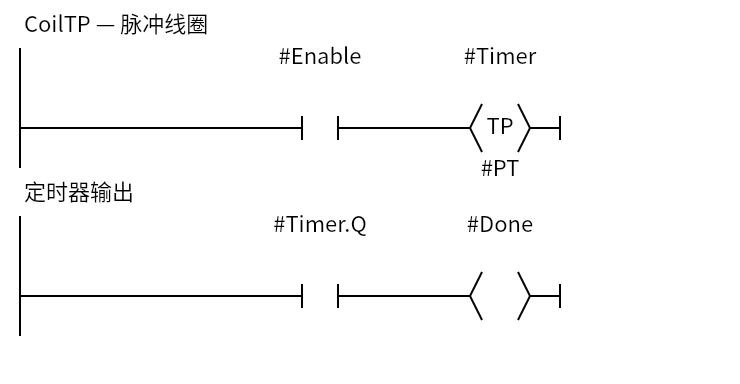

最小示例
Enable=1 时启动定时器；触发后 Done=1 保持 5 秒。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
value是定时时间PT（time_type=Time），operand是 IEC 定时器实例。operand在 FC 里用InOut的IEC_TIMER；定时器的Q位用Timer.Q接点读取。CoilTP是 terminal coil，rung 在它这里结束。- 这是 legacy 计时线圈；新程序建议优先用
TON/TOF/TP盒（带ET/Q输出）。

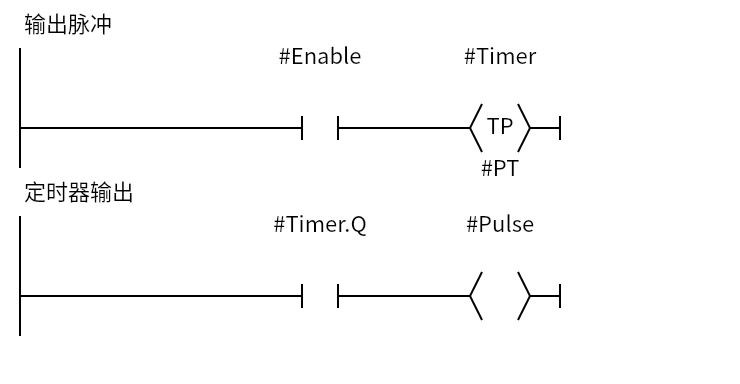

常用场景
常见坑
- operand 类型：必须是 IEC 定时器实例（InOut/Static 的
IEC_TIMER），不能随便用 Bool。 - Q 位怎么读：
Timer.Q接点读取脉冲输出位。 - PT 类型：
value用Time；time_type要和数据类型一致。 - 和 TON 盒混淆：线圈版没有
ET/Q引脚，Q 要读实例成员。 - 每个扫描都执行：使能条件/边沿要明确，避免反复重启定时器。
