SCL 入门：功能块调用

LAD 主程序调用 SCL 定时功能块：switch 接通 7 秒后 TimeDownn 置位，同时输出 Timepassed；演示 SCL 与实例 DB。

入门多块 S7-1200 SCL FB TON 混合编程

导入到我的 TIA 项目

通过 TiaLink 把本示例的 5 个对象导入你当前打开的 TIA Portal 项目。导入前会先预检，默认不覆盖同名对象，导入后不会自动保存。

概述

这是一个最小的"LAD 调用 SCL"示例：Main（OB）里只有一个调用框，真正的逻辑在 SCL 功能块 SCLdemo 里——它用 TON 做一个 7 秒延时，时间到后置位 TimeDownn，并把已计时时间写到 Timepassed。

适合已经会写 LAD、想第一次尝试 SCL 功能块的人。

信号表

信号	类型	含义	作用
`switch`	M（%M0.4）	启动条件	TON 的输入
`TimeDownn`	M（%M0.7）	延时到位	7 秒后置位
`Timepassed`	M（%MD12，Time）	已计时时间	TON 的 ET 输出
`IEC_Timer_0_DB`	实例 DB	TON 的实例	计时器背景数据
`SCLdemo_DB`	实例 DB	`SCLdemo` 的实例	FB 调用背景数据

点表里还有 EStop、AlarmReset、Val1~`Val4` 等大量标签，但本程序没有使用，应该是从更大的工程里带过来的。

工作流程

Main 每个周期调用 SCLdemo；
SCLdemo 内部执行 "IEC_Timer_0_DB".TON(...)；
switch=1 持续 7 秒后，Q 输出到 TimeDownn；
ET（已计时时间）写到 Timepassed，可用于显示进度；
switch=0 时 TON 复位，TimeDownn 归 0。

MainOB · 主程序

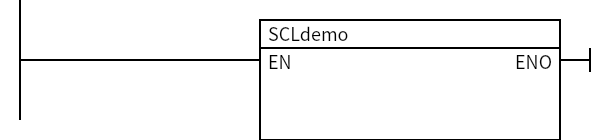

Network 1 — 调用 SCL 功能块（LAD）

目的：在 LAD 主程序里调用一个 SCL 编写的 FB。

条件 → 动作：调用 SCLdemo，使用实例 DB SCLdemo_DB。

为什么：LAD 和 SCL 可以混用；调用框是两种语言之间的接口。

注意：Main 里没有其他逻辑，所以这个程序的行为完全取决于 SCLdemo 和点表里的 switch。

SCLdemoFB · 功能块（SCL）

Network 1 — 7 秒延时（SCL）

SCL

1"IEC_Timer_0_DB".TON(IN:="switch",2                     PT:=t#7s,3                     Q=>"TimeDownn",4                     ET=>"Timepassed");5

目的：用 SCL 实现一个延时接通计时。

条件 → 动作：switch=1 时 TON 开始计时，7 秒后 Q 置位；ET 持续输出已计时时间。

为什么：SCL 里调用定时器就是"实例名.功能块名(参数)"的形式；IN、PT、Q、ET 一目了然。

注意："IEC_Timer_0_DB" 是定时器实例 DB 的名称；PT:=t#7s 是时间字面量（7 秒）。如果实例 DB 不存在，编译会报错。

常见问题

TimeDownn 不置位：确认 switch（%M0.4）是否为 1，且持续满 7 秒。
Timepassed 一直是 0：检查 ET 是否连接到 Timepassed；TON 未启动时 ET 为 0。
点表里很多标签未使用：EStop、AlarmReset、Val1~`Val4` 等与本逻辑无关，可忽略。
实例 DB 丢失：调用 FB 必须有背景 DB；确认 SCLdemo_DB 已导入。

变体与扩展

改延时时间：修改 SCL 里的 PT:=t#7s。
加复位：增加一个 Reset 输入，在 SCL 里复位 TimeDownn。
扩展为多定时器：在同一个 FB 里声明多个定时器实例或多段逻辑，练习 SCL 的 IF/FOR。

变量与数据块

变量表：Default tag table

名称	数据类型	地址
EStop	Bool	%M6.0
EStopAlarm	Bool	%M0.1
EStopNotify	Bool	%M0.0
AlarmReset	Bool	%M0.2
AlarmSilence	Bool	%M0.3
Val1	Int	%MW2
Val2	Int	%MW4
Val3	Int	%MW8
Val4	Int	%MW10
switch	Bool	%M0.4
Switch2	Bool	%M0.5
Reset	Bool	%M0.6
Timepassed	Time	%MD12
TimeDownn	Bool	%M0.7

SCLdemo_DB 实例 DB（SCLdemo）

名称	数据类型	起始值	注释
Input
Output
InOut
Static

系统实例 DB（1 个）

TIA 自动生成的定时器/计数器实例 DB，导入示例时会一并导入。

IEC_Timer_0_DB 实例 DB（IEC_TIMER）

名称	数据类型	起始值	注释
Static
PT	Time
ET	Time
IN	Bool
Q	Bool
