Rs — 复位优先触发器
复位优先的锁存触发器：操作数保持状态。
在 TIA 里试一下
选一个示例块，通过 TiaLink 导入当前 TIA 项目：预检、默认不覆盖、不自动保存。示例块不会自动运行；导入后请在 OB1 调用并接变量。
一句话
Rs 是复位优先的锁存触发器：operand 在置位/复位输入作用下保持状态。
符号与引脚
分类：触发器
不需要实例
模板值：无
| 引脚 | 方向 | 说明 |
|---|---|---|
r | 流输入 | 置位/复位输入 |
operand | 输入 | 锁存位（InOut/Static） |
s1 | 输入 | 另一个输入 |
q | 流输出 | RLO 输出 |

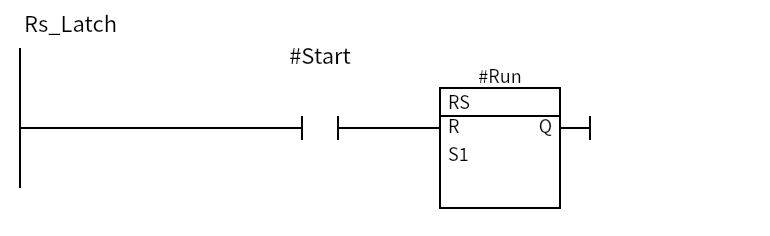

符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。

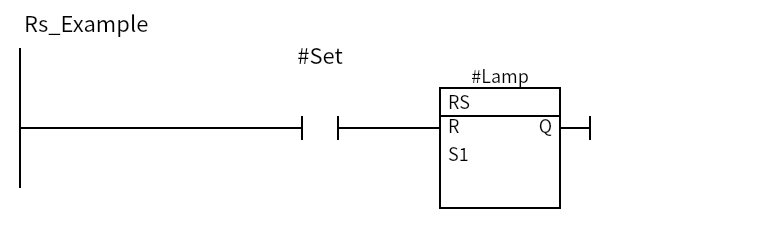

最小示例
Set=1 时 Lamp 置位并保持；Reset=1 时复位；两者同时为 1 时按“复位优先”规则处理。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
operand是锁存位，必须是InOut或 Static，不能用 Output（TIA 禁止读 Output）。- 输入
r和s1都是 Bool；q是 RLO 输出。 - 真值表（Q 为本次执行后的状态）：
| R | S1 | Q（之后） |
|---|---|---|
| 0 | 0 | 保持 |
| 1 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 1 | 0（复位优先） |
Rs没有EN/ENO，按 RLO 直接执行。
常用场景
常见坑
- operand 用 Output：TIA 不允许读 Output；用 InOut 或 Static。
- 和 SCoil/RCoil 混淆：
Sr/Rs是一个盒子的锁存触发器；SCoil/RCoil是线圈。 - 同时置位/复位：优先级不同（Sr 置位优先，Rs 复位优先），按工艺选。
- q 输出未用：
q是 RLO 输出，可继续串联或直接结束。 - 扫描顺序：锁存位被多处写时结果依赖扫描顺序。
