RBitfield — 复位位域
复位位域：从 operand 开始，对 N 个位执行清 0。
在 TIA 里试一下
选一个示例块，通过 TiaLink 导入当前 TIA 项目：预检、默认不覆盖、不自动保存。示例块不会自动运行；导入后请在 OB1 调用并接变量。
一句话
RBitfield 复位位域：从 operand 开始，对 N 个位执行清 0。
符号与引脚
分类：位逻辑
不需要实例
模板值：无
| 引脚 | 方向 | 说明 |
|---|---|---|
en | 流输入 | 使能输入 |
n | 输入 | 位数量（必须是常量 UInt） |
operand | 输入 | 起始位（Bool 数组元素） |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。

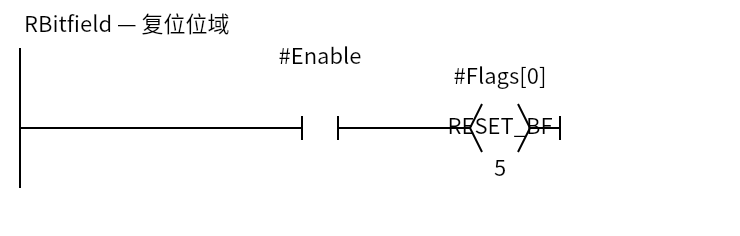

最小示例
Enable=1 时，从 Flags[0] 开始把 5 个位清 0：Flags[0..4]。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
n是位数量，必须是常量（如5），不能接变量；类型用UInt。operand是起始位，用 Bool 数组元素（如Flags[0]），不要用 Byte 的位切片。- 指令从起始元素开始，连续操作
n个 Bool 元素；要保证数组长度足够。 SBitfield/RBitfield是 terminal：rung 在它这里结束，没有 flow-out。- 没有
ENO；使能由EN控制。

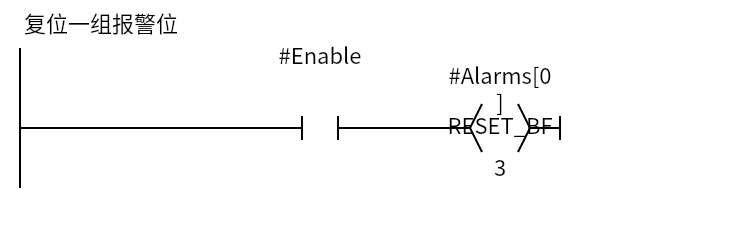

常用场景
常见坑
- n 接变量：TIA 报“只允许常量”；把位数写成常量。
- operand 用位切片：用 Bool 数组元素（
Flags[0]），不要用Flags.x0。 - 数组越界：
n不要超过从起始元素到数组末尾的长度。 - 和 SCoil/RCoil 混淆：位域一次操作多个位；线圈只操作一个位。
- terminal：后面不能再接线圈/盒；需要继续逻辑时另起 rung。
