OutRange — 范围外比较
in 落在 [min, max] 区间外时输出导通；边界内不导通。
在 TIA 里试一下
选一个示例块，通过 TiaLink 导入当前 TIA 项目：预检、默认不覆盖、不自动保存。示例块不会自动运行；导入后请在 OB1 调用并接变量。
一句话
OutRange 检查一个值是否落在 [min, max] 区间外；在区间外时输出导通，边界内不导通。
符号与引脚
分类：比较
不需要实例
模板值：源类型（SrcType）
| 引脚 | 方向 | 说明 |
|---|---|---|
pre | 流输入 | 左侧 RLO |
in | 输入 | 被检查的值 |
min | 输入 | 下限 |
max | 输入 | 上限 |
out | 流输出 | 条件成立时为 1 |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。
最小示例

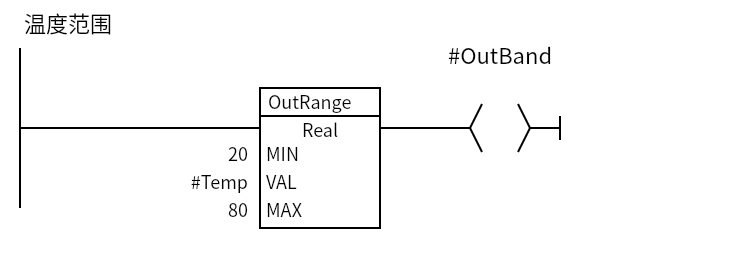

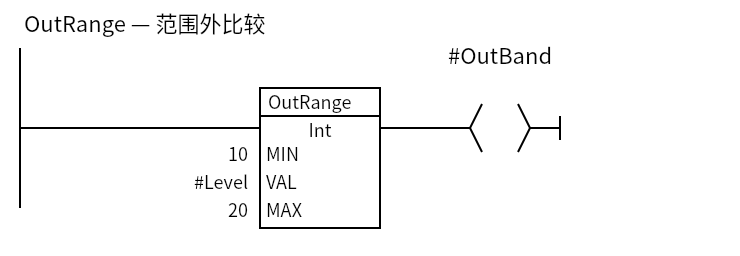

Level 小于 10 或大于 20 时 OutBand=1；10 到 20 之间（含边界）不导通。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
in |
min |
max |
out |
|---|---|---|---|
| 5 | 10 | 20 | 1 |
| 25 | 10 | 20 | 1 |
| 10 / 20 | 10 | 20 | 0 |
| 15 | 10 | 20 | 0 |
- 区间外包含“低于 min”和“高于 max”两种情况；边界本身算区间内，不导通。
in/min/max的数据类型必须一致；SrcType模板用于类型引用。- 比较盒的
pre是左侧 RLO，out是结果；可以继续串联其它条件。 - 浮点数范围比较要留精度余量。
常用场景
常见坑
- 边界值：
OutRange在min/max本身不导通；要包含边界用Le/Ge组合。 - 类型不一致：
Int和Real不要直接比较；先转换。 - Real 精度：计算值有误差，范围要留余量。
- min > max：结果通常恒为 0；参数要校验。
- 比较顺序：比较盒前面的 RLO 也会影响结果；
pre=0时比较不输出。
