Lt — 小于
小于：in1 < in2 时导通。
一句话
Lt 比较两个值：in1 < in2 时输出导通。
符号与引脚
分类：比较
不需要实例
模板值：源类型（SrcType）
| 引脚 | 方向 | 说明 |
|---|---|---|
pre | 流输入 | 左侧 RLO |
in1 | 输入 | 比较值 1 |
in2 | 输入 | 比较值 2 |
out | 流输出 | 条件成立时为 1 |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。

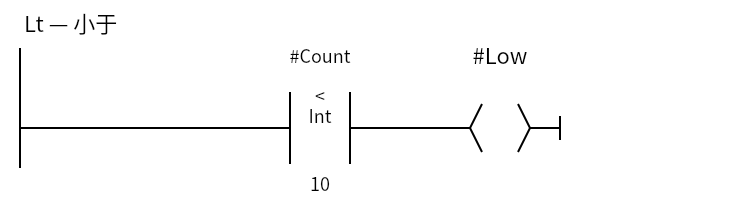

最小示例
Count 小于 10 时 Low=1；等于或大于 10 都不导通。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
in1 |
in2 |
out |
|---|---|---|
| 5 | 10 | 1 |
| 10 | 10 | 0 |
| 15 | 10 | 0 |
in1/in2的数据类型必须一致；不同类型 TIA 可能要求显式转换。- 比较盒的
pre是左侧 RLO，out是结果；可以继续串联其它条件。 Lt只判断「小于」；等于要用Le或Eq。- 浮点数比较要考虑精度和量程。
常用场景

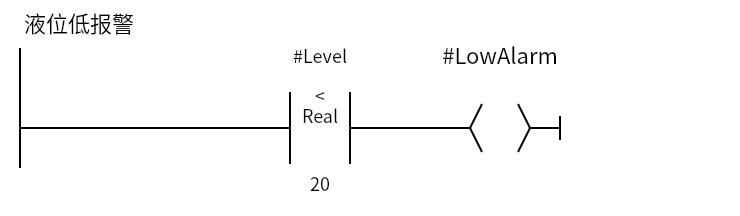

1. 液位低报警
Level 低于 20.0 时 LowAlarm=1；到 20.0 或以上就复位。
2. 与 Le 的区别
Lt 不包含等于；Le 包含等于。报警/联锁要明确边界值算不算触发。
常见坑
- 类型不一致：
Int和DInt、Real和Int不要直接比较；先转换。 - 边界值：
Lt在等于时不导通；如果等于也要报警，用Le。 - Real 精度：计算值有误差，比较阈值要留余量。
- 比较顺序：比较盒前面的 RLO 也会影响结果；
pre=0时比较不输出。 - 扫描时序：比较的是当前扫描的值；上下游写入顺序会影响结果。
