InRange — 范围比较
in 落在 [min, max] 区间内（含边界）时输出导通。
在 TIA 里试一下
选一个示例块，通过 TiaLink 导入当前 TIA 项目：预检、默认不覆盖、不自动保存。示例块不会自动运行；导入后请在 OB1 调用并接变量。
一句话
InRange 检查一个值是否落在 [min, max] 区间内；在区间内（含边界）时输出导通。
符号与引脚
分类：比较
不需要实例
模板值：源类型（SrcType）
| 引脚 | 方向 | 说明 |
|---|---|---|
pre | 流输入 | 左侧 RLO |
in | 输入 | 被检查的值 |
min | 输入 | 下限 |
max | 输入 | 上限 |
out | 流输出 | 条件成立时为 1 |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。
最小示例

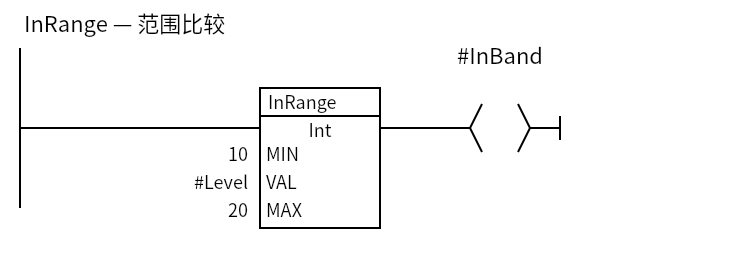

Level 在 10 到 20 之间时 InBand=1；10 和 20 本身也算在区间内。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
in |
min |
max |
out |
|---|---|---|---|
| 15 | 10 | 20 | 1 |
| 10 | 10 | 20 | 1 |
| 20 | 10 | 20 | 1 |
| 9 / 21 | 10 | 20 | 0 |
- 区间包含边界；如果不希望包含边界，用
Lt/Gt组合。 in/min/max的数据类型必须一致；SrcType模板用于类型引用。- 比较盒的
pre是左侧 RLO，out是结果；可以继续串联其它条件。 - 浮点数范围比较要留精度余量。
常用场景
常见坑
- 边界值：
InRange包含min/max；要排除边界用Lt+Gt。 - 类型不一致：
Int和Real不要直接比较；先转换。 - Real 精度：计算值有误差，范围要留余量。
- min > max：结果通常恒为 0；参数要校验。
- 比较顺序：比较盒前面的 RLO 也会影响结果；
pre=0时比较不输出。
