概述
按下启动按钮，磨豆机运行 30 秒后自动停止；如果启动按钮在磨豆机停止后仍被按下，蜂鸣器会提示（并把提示保持 5 秒）；停止按钮可以抑制蜂鸣提示。
程序把"定时运行"和"结束提示"分开写在两个网络里，是学习 TP 脉冲定时器 + TOF 延时断开 的典型例子。
信号表
| 信号 |
类型 |
含义 |
作用 |
Start button |
I |
启动按钮 |
触发研磨和提示 |
Stop button |
I |
停止/静音按钮 |
置位 Tag_1 抑制蜂鸣 |
Grinder motor |
Q |
磨豆机输出 |
运行 30 秒 |
Buzzer |
Q |
蜂鸣器 |
提示音，保持 5 秒 |
Tag_1 |
M |
静音标志 |
按下停止按钮后为 1 |
IEC_Timer_0_DB |
TP |
研磨定时 30 秒 |
决定磨豆机运行时长 |
IEC_Timer_0_DB_1 |
TOF |
蜂鸣保持 5 秒 |
输入消失后继续响 5 秒 |
工作流程
- 按下
Start button → TP 触发，Grinder motor 运行 30 秒；
- 30 秒脉冲结束，磨豆机自动停止；
- 如果此时
Start button 仍被按下、且磨豆机已停、且 Tag_1=0，TOF 触发 → Buzzer 响；输入消失后还会保持 5 秒；
- 按下
Stop button → Tag_1=1，蜂鸣条件被切断。
MainOB

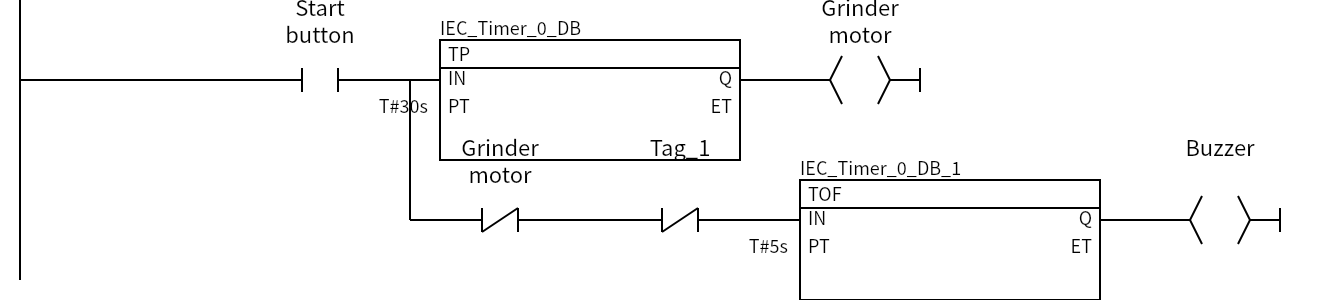

Network 1 — 研磨 30 秒 + 结束提示
目的：控制磨豆机定时运行，并在停止后给出提示音。
条件 → 动作：按下 Start button → TP 输出 30 秒，驱动 Grinder motor；(Start button AND NOT Grinder motor AND NOT Tag_1) → TOF 输出，驱动 Buzzer。
为什么：TP 适合"按一次、运行固定时长"（不要求按钮保持）；TOF 适合"输入消失后再响一会儿"的提示音。两个输出互不影响，分别由自己的定时器驱动。
注意：蜂鸣条件里用了 NOT Grinder motor，所以磨豆机运行期间不会响；要听到提示，需要在磨豆机停止后仍按住启动按钮。如果本意是"研磨结束自动响一声"，应把条件改成磨豆机的下降沿（见"变体与扩展"）。
逻辑：
Grinder motor = TP(IN = Start button, PT = T#30s).Q
Buzzer = TOF(IN = Start button AND NOT Grinder motor AND NOT Tag_1, PT = T#5s).Q

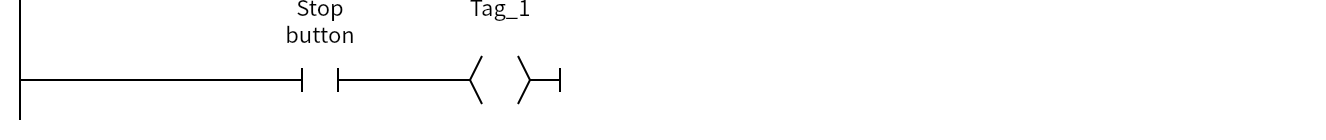

Network 2 — 停止按钮静音
目的：按下停止按钮后，禁止蜂鸣提示。
条件 → 动作：按下 Stop button → Tag_1=1；松开后 Tag_1 归 0（直接线圈，没有自锁）。
为什么：Tag_1 的常闭触点串在蜂鸣条件里，所以按住停止按钮期间不会响；这里只做静音，不停磨豆机——磨豆机只由 30 秒 TP 控制。
注意：Tag_1 不是自锁，仅在按住 Stop button 时有效。如果希望"按一次永久静音"，需要给 Tag_1 加自锁。
逻辑：Tag_1 = Stop button
常见问题
- 磨豆机不转：确认
Start button 有信号；TP 触发后即使松开也会走完 30 秒，但必须先按一下。
- 蜂鸣器不响：需要"磨豆机已停 + 启动按钮仍按住 + 未按停止"三个条件；正常操作中很少同时满足，这是原程序的写法特点。
- 想改时长：研磨时长改 TP 的
PT（T#30s），提示保持时间改 TOF 的 PT（T#5s）。
变体与扩展
- 研磨结束自动响一声：用
Grinder motor 的下降沿（NBox/F_TRIG）触发一个 2 秒 TP 驱动 Buzzer，不再要求按住启动按钮。
- 静音自锁：把
Tag_1 改成 Tag_1 = Stop button OR Tag_1，再增加一个复位按钮。
- 设定时间可调：把 TP 的
PT 换成变量（如 GrindTime），从 HMI 或参数设置里修改。
变量与数据块
系统实例 DB（2 个）
TIA 自动生成的定时器/计数器实例 DB，导入示例时会一并导入。
IEC_Timer_0_DB 实例 DB（IEC_TIMER）
| 名称 | 数据类型 | 起始值 | 注释 |
|---|
| Static |
|---|
| PT | Time | | |
| ET | Time | | |
| IN | Bool | | |
| Q | Bool | | |
IEC_Timer_0_DB_1 实例 DB（IEC_TIMER）
| 名称 | 数据类型 | 起始值 | 注释 |
|---|
| Static |
|---|
| PT | Time | | |
| ET | Time | | |
| IN | Bool | | |
| Q | Bool | | |
