两个定时器组成的闪烁回路，让指示灯周期性亮灭。
通过 TiaLink 把本示例的 4 个对象导入你当前打开的 TIA Portal 项目。导入前会先预检，默认不覆盖同名对象，导入后不会自动保存。
这是一个"按住按钮就闪"的指示灯程序：灯亮 1 秒、灭 2 秒，循环往复；松开按钮或按下复位按钮立即停止。
它的核心是 两个定时器串联成一个振荡器：TON 决定"亮多久"，TOF 决定"灭多久"。看懂这个例子，以后做闪烁、报警灯、间歇运行都能套用。
| 信号 | 类型 | 含义 | 作用 |
|---|---|---|---|
Start PB |
I | 启动按钮 | 按住期间允许闪烁 |
Reset PB |
I | 复位按钮（常闭） | 按下立即熄灭 |
Light |
Q | 指示灯 | 最终输出，亮/灭交替 |
Tag_1 |
M | 闪烁标志 | 为 1 时表示"现在处于灭灯阶段" |
IEC_Timer_0_DB_1 |
TON | 亮灯定时 1 秒 | 灯亮满 1 秒后触发 |
IEC_Timer_0_DB |
TOF | 灭灯定时 2 秒 | 把灭灯时间保持 2 秒 |
Start PB → Light 亮，同时 TON 开始 1 秒计时；Tag_1 置位 → Light 熄灭；Light 灭后 TON 复位，TOF 继续把 Tag_1 保持 2 秒 → 灯保持灭 2 秒；Tag_1 复位 → Light 重新亮，回到第 1 步循环；Start PB 或按下 Reset PB → 立即停止。

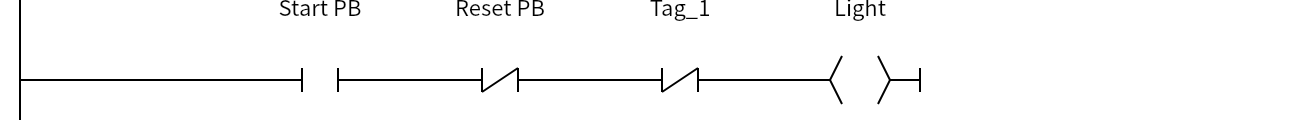

目的：决定 Light 什么时候亮。
条件 → 动作：Start PB 按下、Reset PB 未按、Tag_1 为 0 三个条件同时满足时，Light 输出 1。
为什么：Reset PB 接常闭触点，它一动作回路就断开，等于"停止优先"；Tag_1 的常闭触点由 Network 2 控制——灯亮满 1 秒后 Tag_1 置位，反过来把灯关掉，这正是闪烁的另半个节拍。
注意：这里没有自锁，必须一直按住 Start PB 灯才会闪。想按一下就持续闪，见"变体与扩展"。
逻辑：Light = Start PB AND NOT Reset PB AND NOT Tag_1

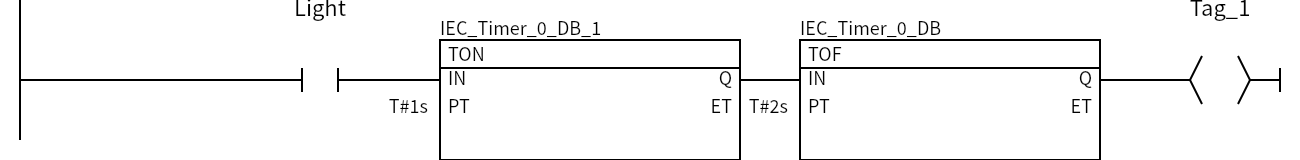

目的：用两个定时器生成"亮 1 秒、灭 2 秒"的循环。
条件 → 动作：Light 为 1 时 TON 开始计 1 秒；1 秒到，TON 输出 Q=1；这个信号接着喂给 TOF，TOF 在输入变 0 后仍保持 2 秒。于是 Tag_1 在灯亮 1 秒后置位，并维持到灯灭 2 秒之后才复位。
为什么：TON 负责"亮多久"，TOF 负责"灭多久"，把 TON 的输出接进 TOF 的输入就形成一个自动循环的振荡器。Tag_1 是中间标志，不直接接灯。
注意：TOF 的 PT 不是"从开始计时到动作"，而是"输入断开后再保持多久"——初学最容易记反。
逻辑：Tag_1 = IEC_Timer_0_DB.Q(IN = IEC_Timer_0_DB_1.Q(IN = Light, PT = T#1s), PT = T#2s)
Start PB 是否一直按住；Reset PB 是常闭按钮，未接或接线断开也会让灯不亮。PT 就改"亮"的时长，改 TOF 的 PT 就改"灭"的时长。Start PB 上并联 Light 的自锁触点：
Light = (Start PB OR Light) AND NOT Reset PB AND NOT Tag_1，再按 Reset PB 停止。| 名称 | 数据类型 | 地址 | 注释 |
|---|---|---|---|
| Start PB | Bool | %I0.0 | |
| Reset PB | Bool | %I0.1 | |
| Light | Bool | %Q0.0 | |
| Tag_1 | Bool | %M0.0 |
TIA 自动生成的定时器/计数器实例 DB，导入示例时会一并导入。
| 名称 | 数据类型 | 起始值 | 注释 |
|---|---|---|---|
| Static | |||
| PT | Time | ||
| ET | Time | ||
| IN | Bool | ||
| Q | Bool | ||
| 名称 | 数据类型 | 起始值 | 注释 |
|---|---|---|---|
| Static | |||
| PT | Time | ||
| ET | Time | ||
| IN | Bool | ||
| Q | Bool | ||
