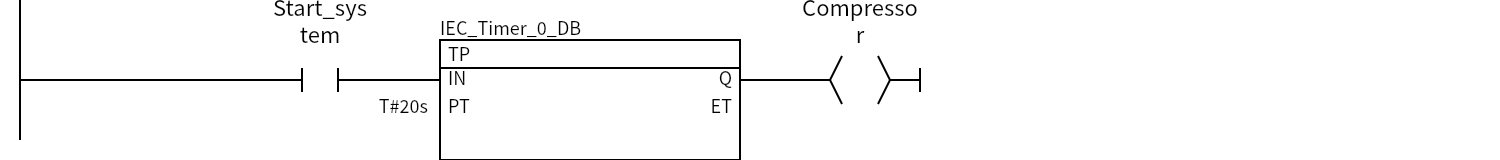

Network 1 — 压缩 20 秒
条件 → 动作：Start_system=1 → TP 输出 20 秒，驱动 Compressor。
为什么：用 TP 固定压缩时间，按一次就走完一个压缩周期。
注意：Compressor 是 %I 地址，写入它不会驱动真实输出；实际项目应改成 %Q。
逻辑：Compressor = TP(IN = Start_system, PT = T#20s).Q
垃圾压缩机循环
启动后压缩机运行 20 秒；传感器有效时执行器再动作 10 秒（输出用 %I 地址，疑似笔误）。
导入到我的 TIA 项目
通过 TiaLink 把本示例的 5 个对象导入你当前打开的 TIA Portal 项目。导入前会先预检，默认不覆盖同名对象，导入后不会自动保存。
概述
按下启动开关，压缩机运行 20 秒；如果传感器检测到物料，执行器再动作 10 秒。
程序很短，但有一个值得注意的问题：Compressor 和 Actuator 在点表里是 %I 输入地址，却被当作线圈写入——这在真实 PLC 上通常无法驱动执行机构。示例按原样保留，便于认识这类地址错误。
信号表
| 信号 | 类型 | 含义 | 作用 |
|---|---|---|---|
Start_system |
I | 启动开关 | 触发压缩循环 |
Sensor |
I | 物料/位置传感器 | 决定执行器是否动作 |
Compressor |
I | 压缩机（点表地址为 %I） | 运行 20 秒 |
Actuator |
I | 执行器（点表地址为 %I） | 传感器有效时动作 10 秒 |
| 定时器 | TP/TON | 20s、20ms、10s | 压缩与执行器时序 |
工作流程
Start_system=1→Compressor=1，运行 20 秒；- 同时启动一个 20 ms 的 TON；
- 如果在这之后
Sensor=1，触发 10 秒 TP →Actuator=1； - 松开启动开关，所有输出停止（当前 TP 会走完脉冲）。
MainOB

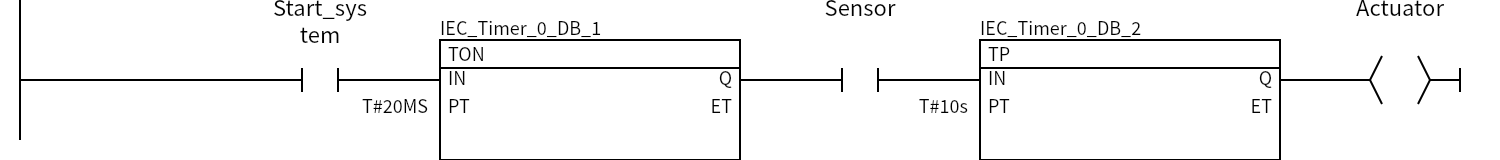

Network 2 — 执行器动作
条件 → 动作：Start_system=1 且 20 ms 延时到，且 Sensor=1 → 触发 TP → Actuator=1 保持 10 秒。
为什么：20 ms 的 TON 是一个很短的延时，用来错开压缩机和执行器的动作时刻；传感器决定是否真的有物料需要执行。
注意：Actuator 同样是 %I 地址（见上）；另外 20 ms 的延时在实际设备上几乎不可见，可能只是原工程的实验参数。
逻辑：Actuator = TP(IN = TON(IN = Start_system, PT = T#20MS).Q AND Sensor, PT = T#10s).Q
常见问题
- 压缩机/执行器不动作：先检查点表地址——
%I是输入，不能作为输出驱动。 - 执行器不动作：确认
Sensor=1，并且 20 ms 延时已过。 - 时间不对：压缩 20 秒、执行器 10 秒，分别改两个 TP 的
PT。
变体与扩展
- 修正输出地址：把
Compressor/Actuator改成%Q，再下载到 PLC 测试。 - 加安全门联锁：压缩动作前确认防护门关闭。
- 循环压缩：每完成一次压缩后自动重新触发，直到料位满或手动停止。
变量与数据块
变量表：Default tag table
| 名称 | 数据类型 | 地址 | 注释 |
|---|---|---|---|
| Start_system | Bool | %I0.0 | |
| Sensor | Bool | %I0.1 | |
| Compressor | Bool | %I0.2 | |
| Actuator | Bool | %I0.3 |
系统实例 DB（3 个）
TIA 自动生成的定时器/计数器实例 DB，导入示例时会一并导入。
IEC_Timer_0_DB 实例 DB（IEC_TIMER）
| 名称 | 数据类型 | 起始值 | 注释 |
|---|---|---|---|
| Static | |||
| PT | Time | ||
| ET | Time | ||
| IN | Bool | ||
| Q | Bool | ||
IEC_Timer_0_DB_1 实例 DB（IEC_TIMER）
| 名称 | 数据类型 | 起始值 | 注释 |
|---|---|---|---|
| Static | |||
| PT | Time | ||
| ET | Time | ||
| IN | Bool | ||
| Q | Bool | ||
IEC_Timer_0_DB_2 实例 DB（IEC_TIMER）
| 名称 | 数据类型 | 起始值 | 注释 |
|---|---|---|---|
| Static | |||
| PT | Time | ||
| ET | Time | ||
| IN | Bool | ||
| Q | Bool | ||
