自动化技师逻辑练习

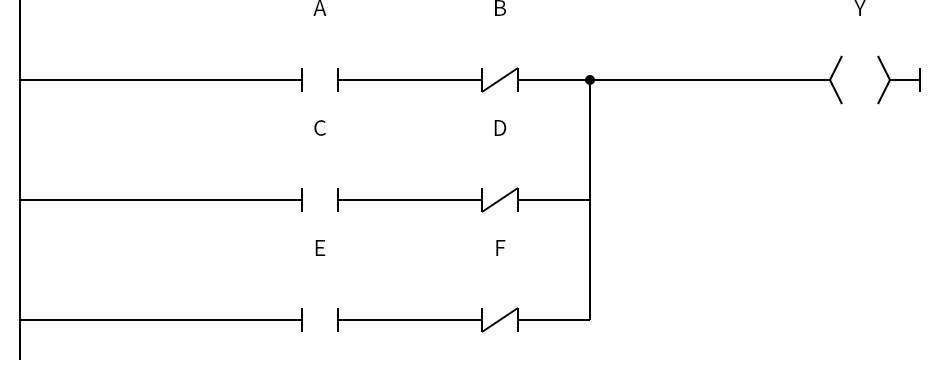

三组「一个常开 + 一个常闭」并联：Y = (A·¬B) + (C·¬D) + (E·¬F)。

入门 S7-1200 组合逻辑常闭并联

导入到我的 TIA 项目

通过 TiaLink 把本示例的 2 个对象导入你当前打开的 TIA Portal 项目。导入前会先预检，默认不覆盖同名对象，导入后不会自动保存。

这是一个组合逻辑练习：三组"一个常开 + 一个常闭"的支路并联，任意一组满足，输出 Y 就为 1。

逻辑表达式：Y = (A AND NOT B) OR (C AND NOT D) OR (E AND NOT F)。它把"常开与常闭串联，再把多组并联"的结构练了一遍。

目的：练习"常开 + 常闭串联，再并联"的读图方法。

条件 → 动作：(A=1 且 B=0) 或 (C=1 且 D=0) 或 (E=1 且 F=0) → Y=1。

为什么：每组内部是"与"（常开闭合 + 常闭不动作），组与组之间是"或"（并联）。三组任意一组成立，输出就为 1。

注意：常闭触点在输入为 0 时导通；B/D/F 为 1 时对应组被切断，但其他组仍可能让 Y=1。

逻辑：Y = (A AND NOT B) OR (C AND NOT D) OR (E AND NOT F)
