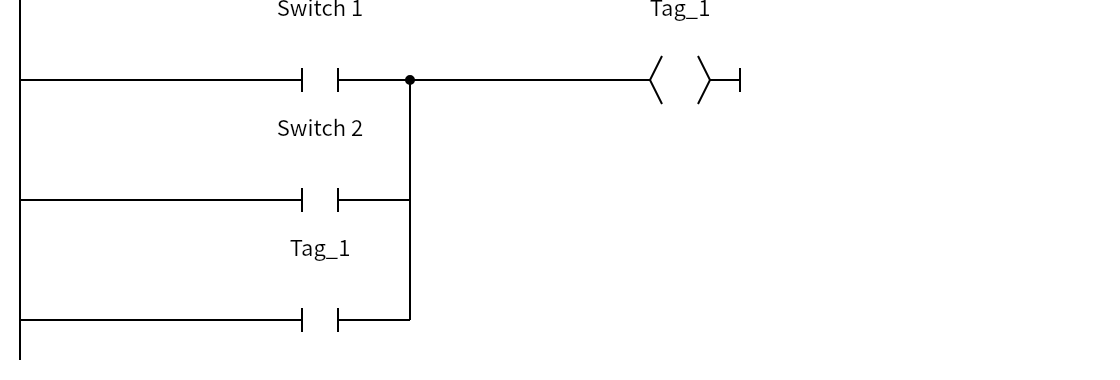

Network 1 — 打开标志
条件 → 动作：Switch 1 或 Switch 2 按下 → Tag_1 置位并自锁。
为什么：两个开关并联，任意一个都能启动；Tag_1 保持电磁阀的打开状态。
逻辑：Tag_1 = (Switch 1 OR Switch 2 OR Tag_1)
按钮控制电磁阀
按任一开关打开电磁阀；全部松开后再次按任一开关关闭电磁阀。
导入到我的 TIA 项目
通过 TiaLink 把本示例的 2 个对象导入你当前打开的 TIA Portal 项目。导入前会先预检，默认不覆盖同名对象，导入后不会自动保存。
概述
按任意一个开关，电磁阀打开；把两个开关都松开后，再按任意一个开关，电磁阀关闭。
程序用三个自锁标志实现"两个开关都能开、两个开关都能关"的单按钮切换逻辑，是双按钮/多按钮控制同一设备的练习。
信号表
| 信号 | 类型 | 含义 | 作用 |
|---|---|---|---|
Switch 1 / Switch 2 |
I | 两个控制开关 | 任意一个都能开/关电磁阀 |
Solenoid |
Q | 电磁阀 | 打开/关闭 |
Tag_1 |
M | 打开标志 | 任一开关按下时置位 |
Tag_2 |
M | 已全部松开 | 等待下一次按下 |
Tag_3 |
M | 关闭标志 | 复位打开标志 |
PB |
I | 点表中的按钮 | 程序未使用 |
工作流程
- 按下
Switch 1或Switch 2→Tag_1置位并自锁，Solenoid=1； - 松开两个开关 →
Tag_2置位； - 再次按下任意开关 →
Tag_3置位； Tag_3复位Tag_1→Solenoid=0；Tag_3保持，之后按开关不再动作。
MainOB

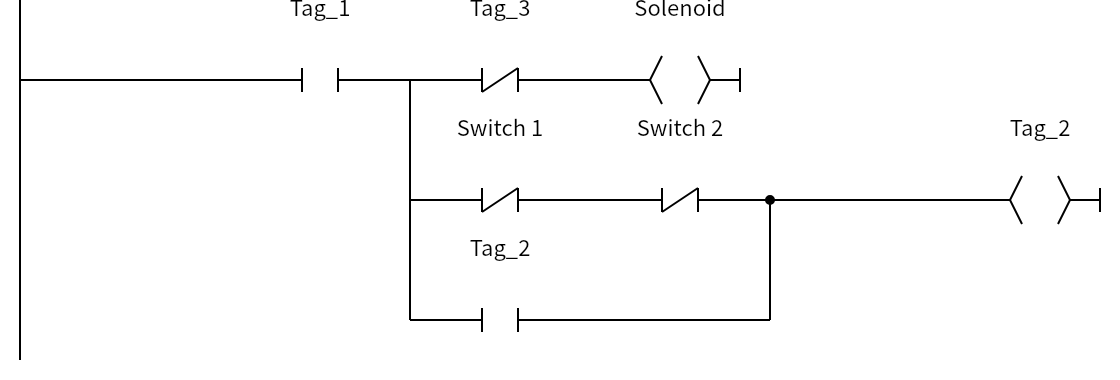

Network 2 — 电磁阀输出与"已松开"标志
条件 → 动作：Tag_1=1 且 Tag_3=0 → Solenoid=1；Tag_1=1 且两个开关都松开 → Tag_2 置位并保持。
为什么：Tag_2 用来确认"手已经离开开关"，这样下一次按下才能被识别为"关闭"动作，而不是误判为持续按住。
逻辑：
Solenoid = Tag_1 AND NOT Tag_3
Tag_2 = (Tag_1 AND NOT Switch 1 AND NOT Switch 2 OR Tag_1 AND Tag_2)

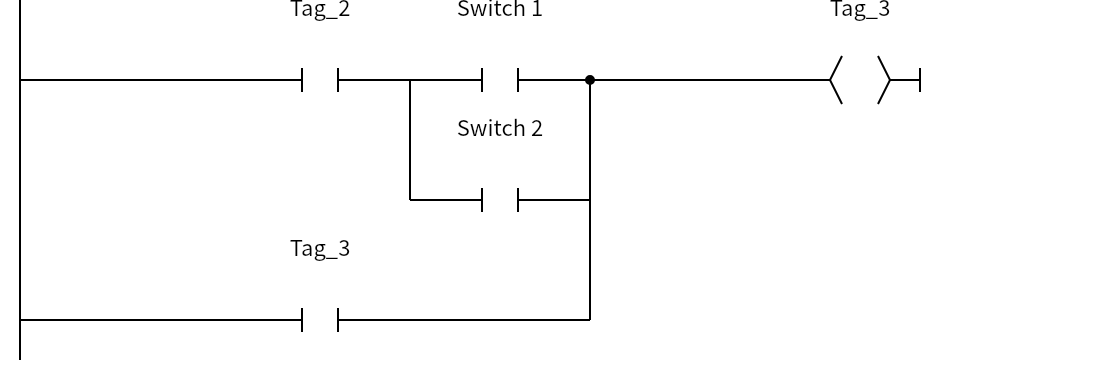

Network 3 — 关闭标志
条件 → 动作：Tag_2=1 且再次按下 Switch 1 或 Switch 2 → Tag_3 置位并保持。
为什么：Tag_3 同时承担"关闭电磁阀"和"锁定下一次操作"的作用；没有它，松开开关后电磁阀可能又被打开。
逻辑：Tag_3 = (Tag_2 AND Switch 1 OR Tag_2 AND Switch 2 OR Tag_3)
常见问题
- 第二次按没反应：需要先把两个开关都松开（
Tag_2置位）再按。 - 电磁阀关不掉：检查
Tag_3是否置位、Tag_2是否在松开后建立。 - 想重新开始：当前
Tag_3没有复位条件；加复位按钮或在下次启动时清零。
变体与扩展
- 加复位：用复位按钮清零
Tag_1/Tag_2/Tag_3，恢复初始状态。 - 单个开关版：只保留一个开关，就是最简的单按钮翻转。
- 加状态灯：用
Tag_1/Tag_3驱动开/关指示灯。
变量与数据块
变量表：Default tag table
| 名称 | 数据类型 | 地址 | 注释 |
|---|---|---|---|
| Switch 1 | Bool | %I0.0 | |
| Switch 2 | Bool | %I0.1 | |
| Solenoid | Bool | %Q0.0 | |
| PB | Bool | %I0.2 | |
| Tag_1 | Bool | %M0.0 | |
| Tag_2 | Bool | %M0.1 | |
| Tag_3 | Bool | %M0.2 |
