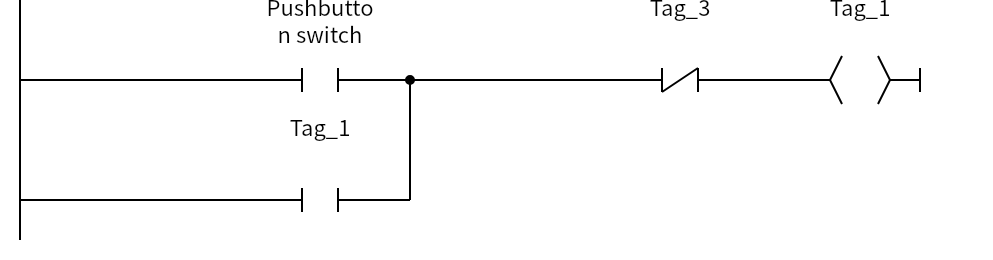

Network 1 — 第 1 步：打开电磁阀
条件 → 动作：按下 Pushbutton switch → Tag_1 置位并自锁；Tag_3=1 时复位。
逻辑：Tag_1 = (Pushbutton switch OR Tag_1) AND NOT Tag_3
电磁阀与报警指示
电磁阀、指示灯与报警的联动控制。
导入到我的 TIA 项目
通过 TiaLink 把本示例的 2 个对象导入你当前打开的 TIA Portal 项目。导入前会先预检，默认不覆盖同名对象，导入后不会自动保存。
概述
按一次按钮：电磁阀和指示灯打开；再按一次：电磁阀关闭，同时报警输出。
程序用一串自锁标志实现"单按钮两步操作"，是按次数切换状态的典型练习。
信号表
| 信号 | 类型 | 含义 | 作用 |
|---|---|---|---|
Pushbutton switch |
I | 单按钮 | 每次按下推进一步 |
Solenoid |
Q | 电磁阀 | 第 1 步打开 |
Pilot lamp |
Q | 指示灯 | 与电磁阀同步 |
Alarm |
Q | 报警 | 第 2 步打开 |
Tag_1 |
M | 第 1 步标志 | 电磁阀/指示灯使能 |
Tag_2 |
M | 已松开标志 | 等待第二次按下 |
Tag_3 |
M | 第 2 步标志 | 关闭电磁阀、打开报警 |
工作流程
- 第 1 次按下 →
Tag_1置位并自锁，Solenoid/Pilot lamp=1； - 松开 →
Tag_2置位； - 第 2 次按下 →
Tag_3置位； Tag_3复位Tag_1（电磁阀/灯关闭），并驱动Alarm=1；- 之后
Tag_3保持，继续按按钮不会改变状态。
MainOB

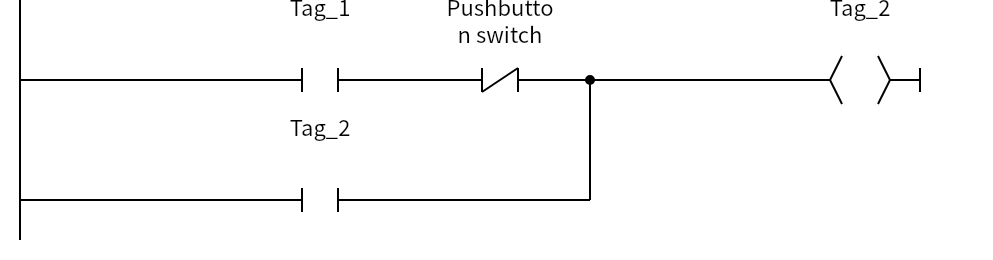

Network 2 — 记录第一次松开
条件 → 动作：Tag_1=1 且按钮松开 → Tag_2 置位并保持。
为什么：用"已打开 + 已松开"区分第一次和第二次按下。
逻辑：Tag_2 = (Tag_1 AND NOT Pushbutton switch OR Tag_2)

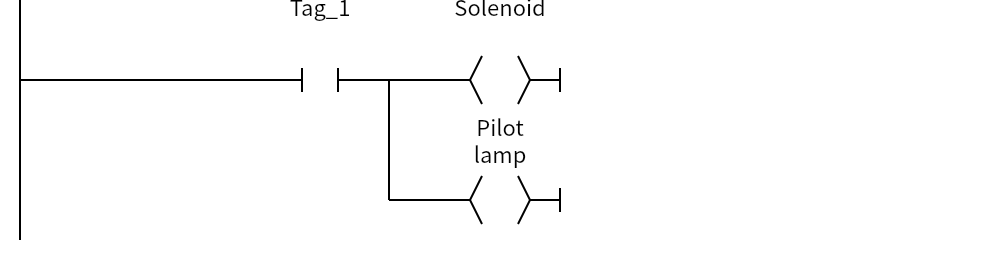

Network 3 — 电磁阀与指示灯输出
条件 → 动作：Tag_1=1 → Solenoid=1、Pilot lamp=1。
逻辑：Solenoid = Tag_1；Pilot lamp = Tag_1

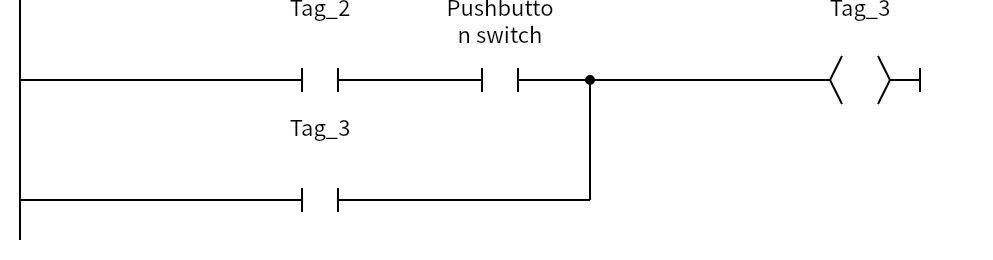

Network 4 — 第 2 步：报警
条件 → 动作：Tag_2=1 且再次按下按钮 → Tag_3 置位并保持。
为什么：Tag_3 同时承担"关阀"和"报警"两个动作。
逻辑：Tag_3 = (Tag_2 AND Pushbutton switch OR Tag_3)

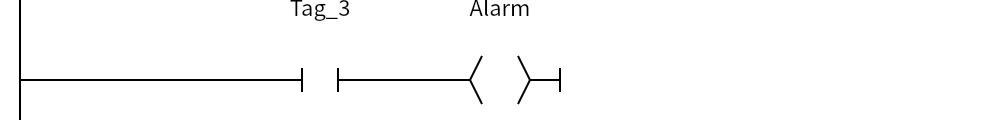

Network 5 — 报警输出
条件 → 动作：Tag_3=1 → Alarm=1。
逻辑：Alarm = Tag_3
常见问题
- 第二次按没反应：
Tag_2需要第一次松开后才置位；确认按钮确实松开过。 - 报警一直响：
Tag_3没有复位条件；需要加复位按钮或在下次启动时清零。 - 电磁阀和报警同时亮：检查
Tag_1的复位条件NOT Tag_3是否接对。
变体与扩展
- 加复位：增加复位按钮，同时清零
Tag_1/Tag_2/Tag_3。 - 三态切换：继续追加自锁标志，实现"开-关-报警-复位"多态。
- 改用计数器：用
CTU记录按钮次数，用比较指令映射状态，扩展更清晰。
变量与数据块
变量表：Default tag table
| 名称 | 数据类型 | 地址 | 注释 |
|---|---|---|---|
| Pushbutton switch | Bool | %I0.0 | |
| Solenoid | Bool | %Q0.0 | |
| Pilot lamp | Bool | %Q0.1 | |
| Alarm | Bool | %Q0.2 | |
| Tag_1 | Bool | %M0.0 | |
| Tag_2 | Bool | %M0.1 | |
| Tag_3 | Bool | %M0.2 |
