PLC 基础数字逻辑（与/或）

用触点分支演示 AND 与 OR 的组合：Y = (A OR B) AND (C OR D)。

入门 S7-1200 基础逻辑 AND OR

导入到我的 TIA 项目

通过 TiaLink 把本示例的 2 个对象导入你当前打开的 TIA Portal 项目。导入前会先预检，默认不覆盖同名对象，导入后不会自动保存。

这是最基础的组合逻辑练习：输入 A、B 先"或"，C、D 再"或"，两组结果再"与"，最终输出 Y O/P。

一句话：A 或 B 任意一个闭合，并且 C 或 D 任意一个闭合，输出就为 1。 逻辑表达式为 Y = (A OR B) AND (C OR D)。

目的：用串并联结构表达 (A OR B) AND (C OR D)。

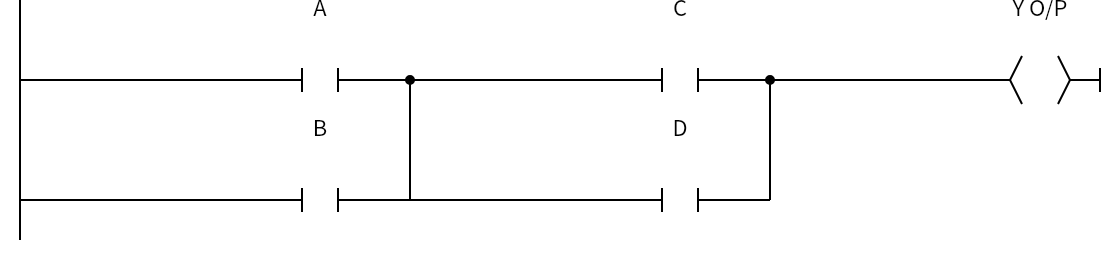

条件 → 动作：A 与 B 并联（OR），C 与 D 并联（OR）；两个并联组再串联（AND），全部满足时 Y O/P=1。

为什么：梯形图里"并联 = 或、串联 = 与"。把两组并联块串起来，就得到"每组至少一个"的组合条件。

注意：输出要求两组都满足；只闭合第一组（A/B）或只闭合第二组（C/D）都不会输出。

逻辑：Y O/P = (A OR B) AND (C OR D)
