简单梯形图入门示例

一个网络综合串并联与常闭触点：Y = (A AND B OR C) AND D AND NOT E。

入门 S7-1200 入门串并联线圈

导入到我的 TIA 项目

通过 TiaLink 把本示例的 2 个对象导入你当前打开的 TIA Portal 项目。导入前会先预检，默认不覆盖同名对象，导入后不会自动保存。

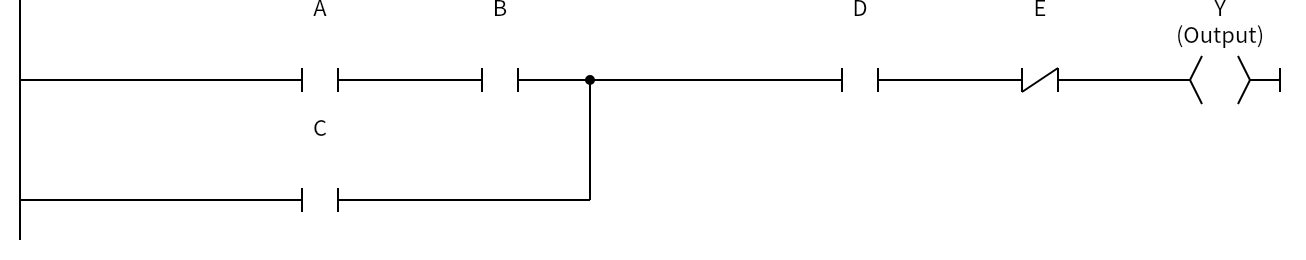

这是一个"混合串并联"的入门练习：A 与 B 先串联，再与 C 并联，然后整体与 D 串联，最后串一个常闭的 E，驱动输出 Y (Output)。

逻辑表达式：Y = (A AND B OR C) AND D AND NOT E。它把梯形图里最常见的三种关系——与、或、非——放在一张图里。

目的：练习读懂"先并联、再串联、最后常闭"的复合结构。

条件 → 动作：(A AND B) OR C 成立，并且 D=1，并且 E=0，输出 Y (Output)=1。

为什么：A、B 串联表示"两个都要"；C 与它们并联表示"C 可以替代 A、B 这一组"；D 串在组外表示"总允许"；E 用常闭触点表示"E 动作时切断"。

注意：E 是常闭触点——按钮未按下（或信号为 0）时才是通的；这常被误读成"E 接通才输出"。

逻辑：Y (Output) = (A AND B OR C) AND D AND NOT E
