WriteToArrayDB — 写数组 DB
按索引写入全局数组 DB 的元素（S7-1500）。
在 TIA 里试一下
选一个示例块，通过 TiaLink 导入当前 TIA 项目：预检、默认不覆盖、不自动保存。示例块不会自动运行；导入后请在 OB1 调用并接变量。
本页会先导入前置对象：DB_ArrayWriteDemo，再导入示例块；默认不覆盖同名对象。
一句话
WriteToArrayDB 按索引写入全局数组 DB 的元素（S7-1500）。
符号与引脚
分类：移动
不需要实例
模板值：无
| 引脚 | 方向 | 说明 |
|---|---|---|
en | 流输入 | 使能输入 |
db | 输入 | 全局数组 DB |
index | 输入 | 元素索引 |
value | 输入 | 要写入的值 |
eno | 流输出 | 使能输出 |
Ret_Val | 输出 | 返回码 |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。

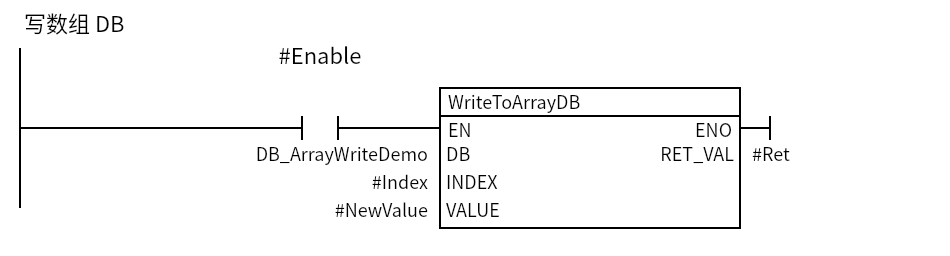

最小示例
Enable=1 时 DB_ArrayWriteDemo.Values[Index] = NewValue；Ret=0 表示成功。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
db是全局数组 DB，index是元素索引，value是要写入的值。Ret_Val返回码；EN/ENO是使能。- 示例使用 DB
DB_ArrayWriteDemo，导入面板会先导入 DB；导入后先编译 DB/PLC，再编译示例块。 - 这是 S7-1500 指令；S7-1200（1215C）上找不到。
常用场景
常见坑
- CPU 要求：S7-1500；1200 上不可用。
- DB 内存预留：DB 不能带 memory reserve；示例 DB 已设为 0。
- DB 未编译：先编译 DB/PLC，再编译块。
- 索引越界：
Index要在数组范围内。 - 并发写：多个写操作同一元素时定义好顺序。
