Upper_Bound — 数组上界
数组上界：返回数组指定维度的上界。
在 TIA 里试一下
选一个示例块，通过 TiaLink 导入当前 TIA 项目：预检、默认不覆盖、不自动保存。示例块不会自动运行；导入后请在 OB1 调用并接变量。
一句话
Upper_Bound 返回数组指定维度的上界。
符号与引脚
分类：移动
不需要实例
模板值：src_type
| 引脚 | 方向 | 说明 |
|---|---|---|
en | 流输入 | 使能输入 |
ARR | 输入 | 开放数组（Array[*]） |
DIM | 输入 | 维度号（1 开始） |
eno | 流输出 | 使能输出 |
OUT | 输出 | 边界值（DInt） |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。

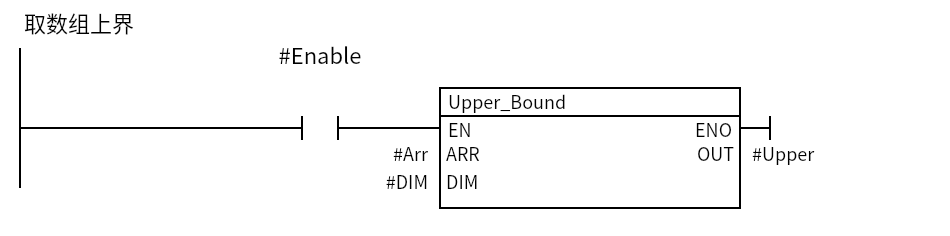

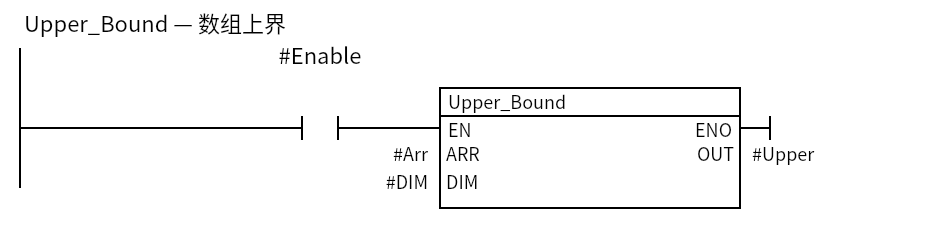

最小示例
Enable=1、DIM=1 时，上 = Upper_Bound(Arr, 1)；Array[0..7] 的上界是 7。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
ARR是开放数组（Array[*]），调用时传实际数组。DIM是维度号，一维数组用 1。- 返回类型是
DInt；src_type=Variant。 - 数组边界不一定是 0 开始：
Array[1..10]的上界是 10。
常用场景
常见坑
- 把上界当元素个数：元素个数 = 上界 - 下界 + 1。
- DIM 写 0：维度号从 1 开始。
- ARR 用固定数组类型：形参要用
Array[*]，否则 TIA 报类型不匹配。 - 以为边界从 0 开始：数组可以自定义下界。
