Swap — 字节交换
交换字/双字的字节顺序。
在 TIA 里试一下
选一个示例块，通过 TiaLink 导入当前 TIA 项目：预检、默认不覆盖、不自动保存。示例块不会自动运行；导入后请在 OB1 调用并接变量。
一句话
Swap 交换字/双字的字节顺序；常用于大小端（Endian）转换。
符号与引脚
分类：移动
不需要实例
模板值：源类型（SrcType）
| 引脚 | 方向 | 说明 |
|---|---|---|
en | 流输入 | 使能输入 |
in | 输入 | 输入值 |
eno | 流输出 | 使能输出 |
out | 输出 | 字节交换后的值 |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。

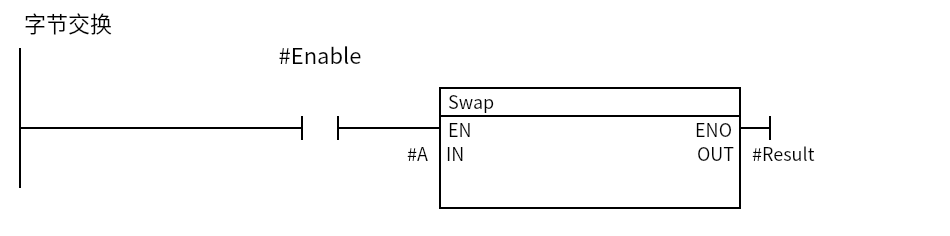

最小示例
Enable=1 时 Result = Swap(A)；A=16#1234 时 Result=16#3412。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
EN为 1 时执行；in/out的数据类型一致（Word/DWord）。- 对
Word交换高低字节；对DWord反转字节序（B0↔B3、B1↔B2）。 - 它不改变数值大小，只改变字节排列；通信/Modbus 字序转换常用。

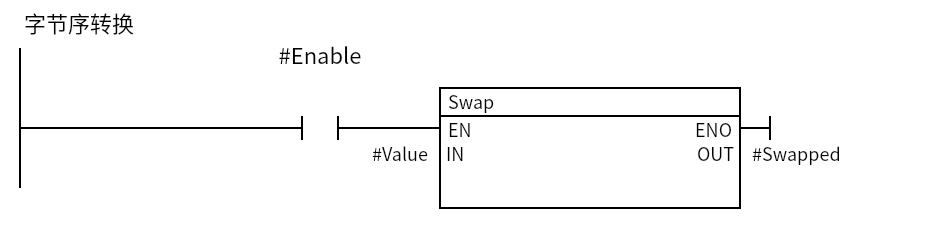

常用场景
常见坑
- 把 Swap 当数值运算：它只是字节重排，不是乘除/取反。
- 类型不匹配：
Word/DWord的字节数不同，别混用。 - 通信字序：Modbus 等协议的字序/字节序要按设备手册确认。
- ENO 未接：后面的指令可能不执行；需要串联时检查 ENO。
