Rr — 循环右移
循环右移：移出的低位补到高位。
在 TIA 里试一下
选一个示例块，通过 TiaLink 导入当前 TIA 项目：预检、默认不覆盖、不自动保存。示例块不会自动运行；导入后请在 OB1 调用并接变量。
一句话
Rr 循环右移：移出的低位补到高位，不丢位。
符号与引脚
分类：移位
不需要实例
模板值：源类型（SrcType）
| 引脚 | 方向 | 说明 |
|---|---|---|
en | 流输入 | 使能输入 |
in | 输入 | 被移位的值 |
n | 输入 | 移位位数 |
eno | 流输出 | 使能输出 |
out | 输出 | 结果 |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。

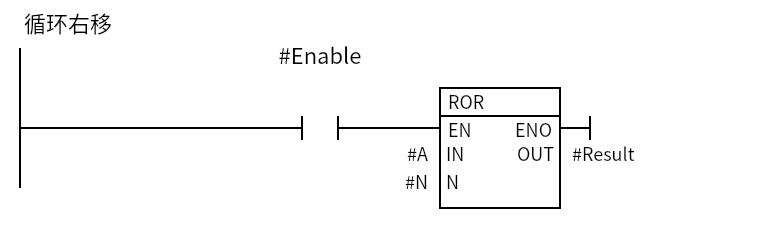

最小示例
Enable=1 时 Result = ROR(A, N)；A=16#0003, N=1 得 16#8001。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
- 与
Shr不同：移出的位会从另一端补回，形成循环。 in/out用Word/DWord/Byte，不要用 Int（TIA 会拒绝）。n是移位位数；建议先限制n在类型位宽内。EN/ENO是使能。
常用场景
常见坑
- 用 Int 做移位：TIA 会拒绝；用 Word/DWord/Byte。
- 和 Shr 混淆：
Shr移出丢弃、补 0；Rr移出补回。 - n 超范围：先限制
n，不要依赖越界行为。 - 类型不一致：
in/out/SrcType要匹配。 - ENO 未接：后面的指令可能不执行；需要串联时检查 ENO。
