PBox — RLO 上升沿盒

检测左侧 RLO 的上升沿,输出一个扫描的脉冲;需要边沿存储位。

边沿 S7-1200/1500 TIA V19 别名:上升沿盒 / P_TRIG / RLO edge

在 TIA 里试一下

选一个示例块,通过 TiaLink 导入当前 TIA 项目:预检、默认不覆盖、不自动保存。示例块不会自动运行;导入后请在 OB1 调用并接变量。

TiaLink 设置

默认 http://localhost:8080。也可以在本页地址后加 ?tialink= 临时指定。

TiaLink 启动时若设置了 --api-token,这里要填相同的值;只保存在本机浏览器 localStorage,不会上传。

一句话

PBox 检测左侧 RLO 的上升沿,输出一个扫描的脉冲;它需要一个边沿存储位 bit。

符号与引脚

分类:边沿 不需要实例 模板值:无
引脚方向说明
in流输入左侧 RLO
bit输入边沿存储位(Bool)
out流输出RLO 上升沿那个扫描为 1

符号见下面的最小示例;引脚名与方向来自 lad-ir 指令目录,说明为本站补充。

最小示例

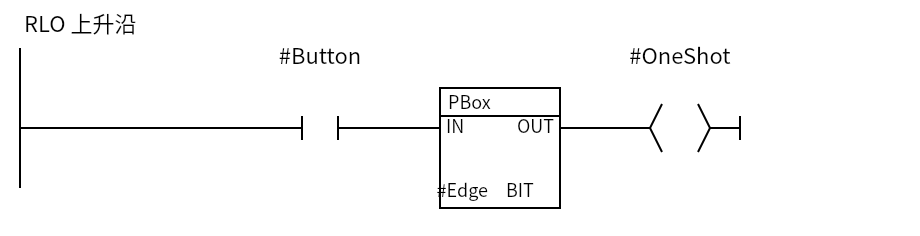

Button 的 RLO 上升沿让 OneShot 只亮一个扫描;按住按钮不会持续输出。

PBox_Example:Network 1 — RLO 上升沿

图中 # 前缀表示块内局部变量;实际工程里也可以是全局标签或 DB 变量。

怎么工作

  • PBox 扫描的是左侧 RLO,不是某个操作数;它没有 operand 引脚。
  • bit 记录上一个扫描的 RLO;每个边沿盒要使用独立的 bit。
  • RLO 从 0 变 1 的那个扫描,out=1;下一个扫描即使 RLO 仍为 1,out 也回到 0。
  • 与 PContact 的区别:PContact 扫描一个操作数;PBox 扫描左侧整段逻辑的 RLO。
  • PBox 是盒指令,不是触点;它通常放在一段逻辑之后。
PBox 时序图
RLO 0→1 的那个扫描 out=1;bit 在扫描结束后才更新。

常用场景

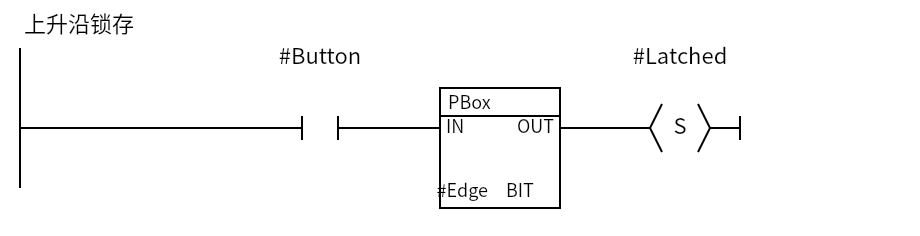

1. 单次触发锁存

一段逻辑成立的瞬间置位 Latched;之后条件一直为真也不会重复触发。

PBox_Latch:Network 1 — 上升沿锁存

2. 与 PContact 的区别

只关心一个按钮的上升沿,用 PContact 更直接;关心「前面几个条件组合起来第一次成立」,用 PBox。

常见坑

  • 没有前置逻辑:PBox 放在 rung 开头通常不符合 TIA 边沿规则;前面先放条件。
  • 共用边沿位:两个 PBox 共用一个 bit,边沿会互相覆盖。
  • 边沿位不保持:bit 放在 Temp 里会每次调用重置;用 Static/全局 M/DB。
  • 把脉冲当电平:PBox 只亮一个扫描;需要保持就接 SCoil 或自锁。
  • 与 NBox 混淆:PBox 抓 0→1,NBox 抓 1→0。
