Neg — 取负
取负：out = -in。
在 TIA 里试一下
选一个示例块，通过 TiaLink 导入当前 TIA 项目：预检、默认不覆盖、不自动保存。示例块不会自动运行；导入后请在 OB1 调用并接变量。
一句话
Neg 取负：out = -in。
符号与引脚
分类：数学
不需要实例
模板值：源类型（SrcType）
| 引脚 | 方向 | 说明 |
|---|---|---|
en | 流输入 | 使能输入 |
in | 输入 | 输入值 |
eno | 流输出 | 使能输出 |
out | 输出 | 结果 |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。

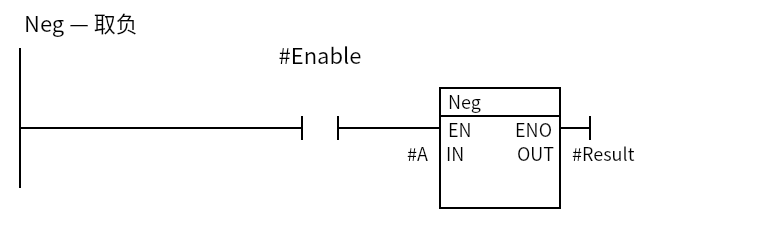

最小示例
Enable=1 时 Result = -A；A=5 得 -5，A=-5 得 5。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
EN为 1 时执行；in/out数据类型一致（Int/DInt/Real）。SrcType模板决定类型；整数的最小负数取负会溢出（如 Int 的 -32768）。ENO可以继续串联；溢出/类型错误时可能为 0。
常用场景
常见坑
- 最小值溢出：有符号类型的最小负数取负超出上限；先检查范围。
- 和 Sub 混淆：
Neg是一元取负，Sub是二元相减。 - 类型不一致：
Int、DInt、Real不要混用。 - ENO 未接：后面的指令可能不执行；需要串联时检查 ENO。
