Abs — 绝对值
取绝对值：out = |in|。
在 TIA 里试一下
选一个示例块，通过 TiaLink 导入当前 TIA 项目：预检、默认不覆盖、不自动保存。示例块不会自动运行；导入后请在 OB1 调用并接变量。
一句话
Abs 取绝对值：out = |in|。
符号与引脚
分类：数学
不需要实例
模板值：源类型（SrcType）
| 引脚 | 方向 | 说明 |
|---|---|---|
en | 流输入 | 使能输入 |
in | 输入 | 输入值 |
eno | 流输出 | 使能输出 |
out | 输出 | 绝对值 |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。

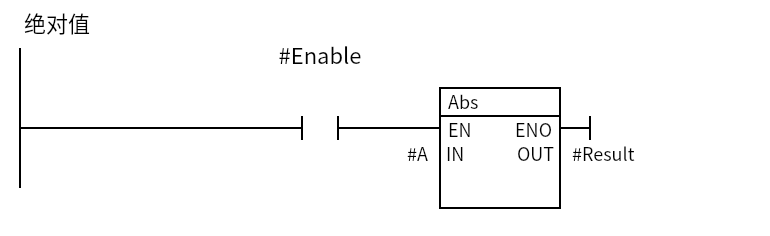

最小示例
Enable=1 时 Result = |A|；A=-5 和 A=5 都得到 5。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
EN为 1 时执行；in/out的数据类型要一致。SrcType模板决定类型；IN的负数最小值取绝对值可能溢出（如 Int 的 -32768）。ENO可以继续串联；类型/溢出错误时可能为 0。

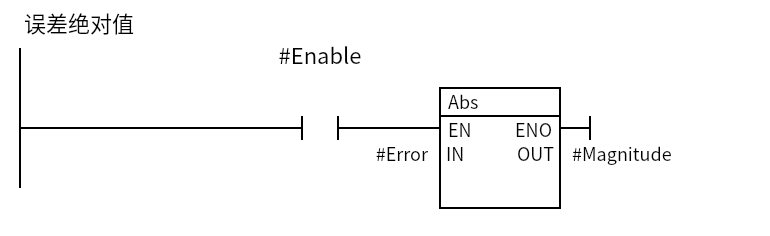

常用场景
常见坑
- 最小值溢出：有符号类型的最小负数取绝对值可能超出上限；先做范围检查。
- 类型不一致：
Int、DInt、Real不要混用；先转换。 - 丢掉方向：绝对值只保留大小；需要方向时保留原始差值。
- ENO 未接：后面的指令可能不执行；需要串联时检查 ENO。
- 每个扫描都算：条件/边沿触发要明确。
