FieldRead — 读字段
按索引读取 UDT/DB 字段（数组元素）。
在 TIA 里试一下
选一个示例块，通过 TiaLink 导入当前 TIA 项目：预检、默认不覆盖、不自动保存。示例块不会自动运行；导入后请在 OB1 调用并接变量。
本页会先导入前置对象：UDT_FieldReadDemo，再导入示例块；默认不覆盖同名对象。
一句话
FieldRead 按索引读取 UDT/DB 字段（数组元素）。
符号与引脚
分类：移动
不需要实例
模板值：源类型（SrcType）
| 引脚 | 方向 | 说明 |
|---|---|---|
en | 流输入 | 使能输入 |
index | 输入 | 字段/数组索引 |
member | 输入 | 字段访问（如 Data.Values[0]） |
eno | 流输出 | 使能输出 |
value | 输出 | 读出的值 |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。

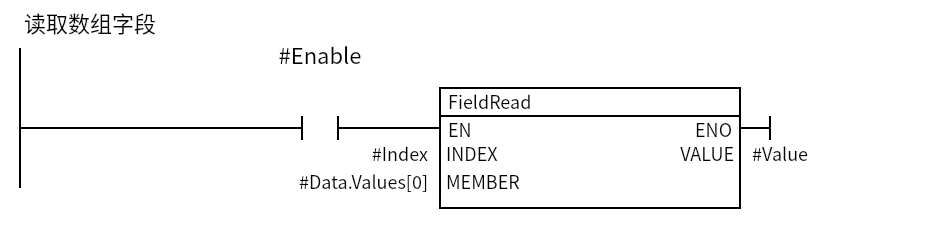

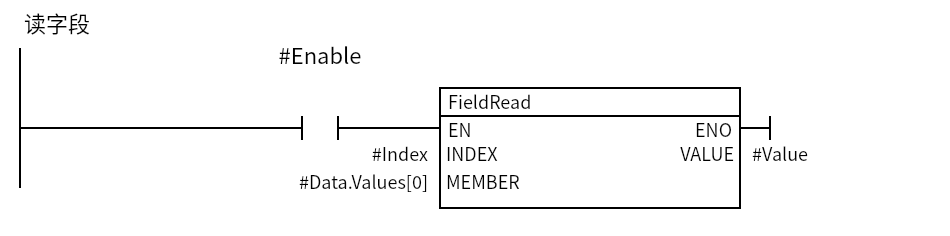

最小示例
Enable=1 时 Value = Data.Values[Index]；Index=2 读 Values[2]。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
member是字段访问（如Data.Values[0]），index是数组/字段索引，value是读出的值。SrcType=Real，要和字段元素类型一致。EN/ENO是使能。- 示例使用 UDT
UDT_FieldReadDemo，导入面板会先导入 UDT，再导入示例块；默认不覆盖同名 UDT。
常用场景
常见坑
- member 路径：要指向字段的起始元素（如
Data.Values[0]），不是整个 UDT。 - index 越界：
Index要在数组范围内。 - UDT 不存在：导入面板会先建 UDT；如果项目里已有同名但结构不同的 UDT，不要盲目覆盖。
- 类型：
SrcType要和字段元素类型一致。
