LIMIT — 限幅
把 IN 限制在 [MN, MX]：低于 MN 输出 MN，高于 MX 输出 MX。
在 TIA 里试一下
选一个示例块，通过 TiaLink 导入当前 TIA 项目：预检、默认不覆盖、不自动保存。示例块不会自动运行；导入后请在 OB1 调用并接变量。
一句话
LIMIT 把 IN 限制在 [MN, MX]：低于 MN 输出 MN，高于 MX 输出 MX，区间内原样输出。
符号与引脚
分类：数学
不需要实例
模板值：计数值类型（value_type）
| 引脚 | 方向 | 说明 |
|---|---|---|
en | 流输入 | 使能输入 |
MN | 输入 | 下限 |
IN | 输入 | 输入值 |
MX | 输入 | 上限 |
eno | 流输出 | 使能输出 |
OUT | 输出 | 限幅后的值 |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。
最小示例

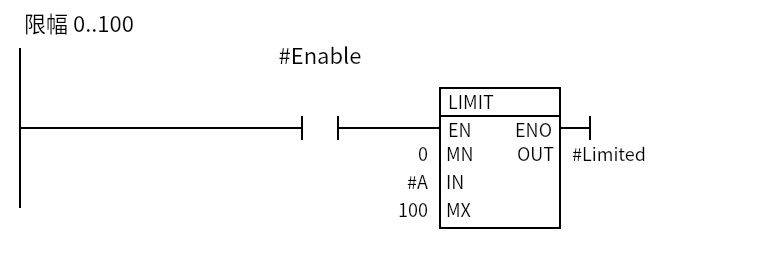

A 限制在 0..100：A=-5 输出 0，A=150 输出 100，A=50 输出 50。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
IN |
输出 |
|---|---|
< MN |
MN |
MN..MX |
IN |
> MX |
MX |
MN必须小于等于MX；反过来结果没有意义。MN/IN/MX/OUT的数据类型要一致；value_type模板用于类型引用。EN为 0 时不执行，OUT不再更新。ENO可以继续串联；类型错误/溢出时可能为 0。
常用场景
常见坑
- MN/MX 写反：先确认下限 ≤ 上限。
- 类型不一致：
Int、DInt、Real不要混用；先转换。 - 把 LIMIT 当报警：它只改输出值，不产生越限报警；报警要用比较指令。
- ENO 未接：后面的指令可能不执行；需要串联时检查 ENO。
- 边界值：等于 MN/MX 时原样输出，不再被裁剪。
