电路图转梯形图示例

把继电器电路 Y = (A OR B) AND (NOT C OR D) 转换为梯形图，对照串并联与常闭触点。

入门 S7-1200 电路转换继电控制常闭触点

导入到我的 TIA 项目

通过 TiaLink 把本示例的 2 个对象导入你当前打开的 TIA Portal 项目。导入前会先预检，默认不覆盖同名对象，导入后不会自动保存。

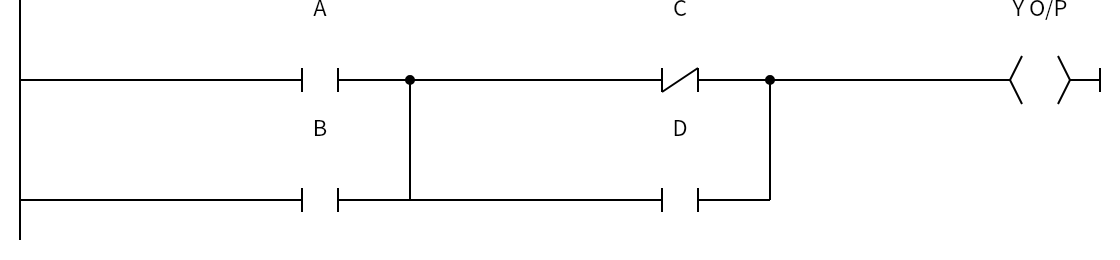

这个例子把一张继电器电路转换成梯形图：两个并联支路共用 (A OR B)，第一条支路串常闭 C，第二条支路串 D，最后驱动输出 Y O/P。

逻辑表达式：Y = (A OR B) AND (NOT C OR D)。把它和「PLC 基础数字逻辑（与/或）」对照看，能清楚看到常闭触点和"或"的位置对结果的影响。

目的：把继电器电路的分支结构一比一映射成梯形图。

条件 → 动作：(A OR B) 成立，并且（C=0 或 D=1）→ Y O/P=1。

为什么：A、B 并联构成公共前级；后面分成两条并联支路：一条经过常闭 C，一条经过常开 D。两条支路汇合后驱动线圈。

注意：常闭 C 表示"C 不动作时才允许"；如果把它误看成常开，逻辑就变成 (A OR B) AND (C OR D)，与「基础数字逻辑」的例子相同了。

逻辑：Y O/P = (A OR B) AND (NOT C OR D)
