写一段 SCL：从需求到编译 0 错误 0 警告

本课用一段「输送带分拣」需求，完整走一遍：智能体读工程 → 生成 SCL 功能块 → 通过 TiaLink 导入博途 → 编译到 0 错误 0 警告 → 读回核对 → 保存。

本课流程已在 TiaLink 1.1.0.0 + TIA Portal V19 + S7-1200（CPU 1214C，V4.6） 上实测跑通：最终编译 0 错误 0 警告，读回接口与需求一致。实测中撞到的两个真实坑（计时器调用漏 PT、输出未初始化）都写进了下面的实际过程和「常见坑」——这恰好是本课最想教的东西：AI 写的代码能不能用，由编译器和读回核对说了算，不由 AI 自称。

本课按一次真实运行来讲：你只输入一段需求，其余都是 agent 的工作。下面会告诉你它中间做了什么、哪里可能需要找你、最后你得到什么。

口径：AI 是辅助，改动必须人工复核。安全功能、联锁与急停逻辑不交给 AI。

• 把 TiaLink 配成 MCP 服务，让 Claude Code / Cursor / VS Code 这类客户端直接操作博途；
• 知道一次真实交互里用户要做什么（其实只有输入需求 + 少量确认），agent 会做哪些工作；
• 工程里没有 PLC 设备（空项目）时，agent 会先建一台 CPU——否则导入直接失败；
• 看懂 agent 的「导入 → 编译 → 修错」循环，以及两个高频真实报错：计时器调用漏 PT、输出未初始化；
• 用「验证清单」抽查结果：编译 0 错误 0 警告、接口一致、已保存。

• Windows 机器，已安装 TIA Portal V19（TiaLink 当前基于 V19 与 Openness 构建）；
• 新建一个空项目：在 TIA Portal 里新建一个项目，名字随意（例如 SorterDemo），不要在正在用的工程上练。空项目里没有设备也没关系——本课过程会建一台 CPU；没有带 PLC 软件的设备时，导入会直接失败（实测报错：No device with PLC software was found in the project.）；
• TiaLink：在 TiaLink 页面 下载并启动，连接当前博途工程；建议启用 API Token。启动后先看健康状态：页首状态条（或让智能体做一次健康检查）应显示已连接和项目名；如果健康检查里有白名单一项不通过，TIA 会在写入时弹授权窗——那一下只能人工点确认，可以先跑一次 TiaLink.Helper.exe 把白名单补上；
• 一个支持 Streamable HTTP MCP 的客户端（Claude Code、Cursor、VS Code 等），MCP 端点为 http://localhost:8080/mcp。

真实使用只有一次输入：你把需求说清楚。之后读工程、建 CPU、写 SCL、导入、编译修错、读回核对、保存，都是 agent 自己做的。需要你的地方基本只有两处：它先报告后改动时你点个头，以及最后抽查看结果。

第一步：配好 TiaLink 与 MCP

动手写需求之前，只做两件一次性的事（之后每次用都不再需要）：

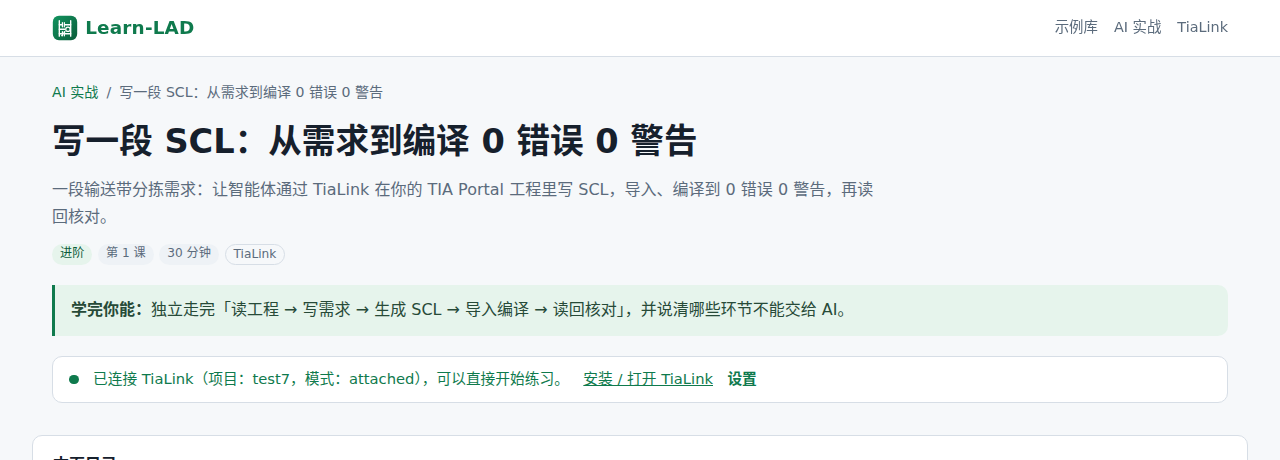

1. 在博途那台机器上启动 TiaLink，打开目标工程。页首状态条会自动检测（也可以在客户端里让 agent 做一次健康检查）。

2. 在客户端的 MCP 配置里加一个 Streamable HTTP 服务，URL 指向 /mcp 端点。地址填你实际的 TiaLink 网关地址：TiaLink 与博途同机部署；MCP 客户端在另一台机器时，填博途那台机器的局域网地址，端口以 TiaLink 启动配置为准。

先在本页顶部点「设置」填一次（存在本机，示例库页面也用同一个地址），下面的 URL 会跟着更新，点「复制」直接贴进客户端配置：

{
  "mcpServers": {
    "tialink": {
      "type": "http",
      "url": "http://localhost:8080/mcp",
      "headers": { "Authorization": "Bearer <你的 TiaLink API Token>" }
    }
  }
}

看到什么：客户端列出 TiaLink 的工具（名字以 tialink_ 开头，覆盖健康检查、读工程、导入、编译、导出、保存等）。工具数量随 TiaLink 版本变化，不必对数字，能看到这组前缀就对了。

第二步：你输入的（全部内容）

把下面这段发给 agent（需求部分可以换成你自己的）：

帮我在当前博途工程里实现一个功能块，并直接做到可交付：

需求：写一个 FB FB_Sorter（SCL），输入：Start(Bool)、SensorA(Bool)、SensorB(Bool)、Reset(Bool)；输出：DiverterA(Bool)、DiverterB(Bool)、Running(Bool)。Start 上升沿后 Running 置位；SensorA 触发后 DiverterA 输出 2s；SensorB 触发后 DiverterB 输出 2s；两路互锁；Reset 复位所有输出。定时器用命名的 IEC 定时器实例（TON_TIME，声明在 Static 区）。

要求：

1. 先只读工程，告诉我你看到了什么；如果工程里没有 PLC 设备，先查订货号建一台（先 dry-run 再创建）；
2. 实现这个块并导入工程；自己编译并读取编译结果，报错就修，重复到 0 错误 0 警告，不要让我手工粘贴输出；
3. 读回块核对需求（接口、时序、互锁、复位），输出「需求 → 实现 → 结论」对照表；
4. 清理导入留下的多余外部源文件，最后保存工程并确认没有未保存修改；
5. 全程只动这个块和必要的新建设备，不要修改工程里的其他对象；涉及安全、联锁与急停的部分提醒我人工复核。

发完这一条，你等着看结果就行。下面是它实际会做的事（本次实测过程）。

agent 实际做了什么：读工程，发现是空项目

它先确认 TiaLink 已连接、项目名和写入权限，然后只读工程。新建空项目的回报是「没有 PLC 设备 / 设备树是空的」——这是预期，不是失败。

agent 实际做了什么：查订货号、建一台 CPU

它自己查订货号、挑最新固件版本，先 dry-run 报告将要创建的设备，再创建。

这里可能会找你确认一次：如果 agent 严格按「先报告后改动」的习惯办事，它会问你要不要建这台 CPU；回复「建」即可。想省这一步，可以在需求里预先授权（上面的提示词已经写了「先查订货号建一台」）。

创建后工程里出现 PLC_1 和 Main (OB1)，它会重新读一遍确认，再继续。

agent 实际做了什么：写第一版 SCL

它从需求生成块接口和逻辑——接口与需求逐条对应，定时器是 Static 区的命名实例：

1FUNCTION_BLOCK "FB_Sorter"2VAR_INPUT3   Start : Bool;4   SensorA : Bool;5   SensorB : Bool;6   Reset : Bool;7END_VAR8VAR_OUTPUT9   DiverterA : Bool;10   DiverterB : Bool;11   Running : Bool;12END_VAR13VAR14   PulseA : TON_TIME;15   PulseB : TON_TIME;16END_VAR17BEGIN18   IF #Start AND NOT #Reset THEN19      #Running := TRUE;20   END_IF;2122   #PulseA(IN := #Running AND #SensorA AND NOT #PulseB.Q,23           PT := T#2s);24   #DiverterA := #PulseA.Q;2526   #PulseB(IN := #Running AND #SensorB AND NOT #DiverterA,27           PT := T#2s);28   #DiverterB := #PulseB.Q;2930   IF #Reset THEN31      #Running := FALSE;32      #PulseA(IN := FALSE);33      #PulseB(IN := FALSE);34      #DiverterA := FALSE;35      #DiverterB := FALSE;36   END_IF;37END_FUNCTION_BLOCK

看起来完全符合需求，也能生成块——但编译不过。下面才是它真正花时间的地方。

agent 实际做了什么：导入 → 编译 → 自己修到 0 错误 0 警告

它把块导入工程并编译。第一轮：2 错误 2 警告。然后它自己读取编译输出、定位原因、修改、重新导入，重复这个过程，直到 0/0。你不需要粘贴任何报错。

这两个报错就是本课最值得记住的地方：

• [Error] Parameter 'PT' has to be used. —— 计时器每次调用都必须带 PT，包括复位分支里那句 #PulseA(IN := FALSE);。正确做法是每扫描周期只调用一次计时器，把复位条件并进 IN：#PulseA(IN := #RunningState AND #SensorA AND NOT #PulseB.Q AND NOT #Reset, PT := T#2s);，输出再用 #PulseA.Q AND NOT #Reset 兜底。
• [Warning] The parameter '#Running' might not be initialized. —— 输出在读取前没有被确定赋值。用一个 Static 状态变量（RunningState : Bool := FALSE;）承载状态，最后 #Running := #RunningState; 无条件赋值，警告消失。
• 编译消息的语言跟随 TIA 安装语言（中文 TIA 会给中文消息），agent 不能按消息文本匹配，要看结构化结果和消息里的位置/对象名。

修复后的完整 SCL（实测，编译 0 错误 0 警告）：

1FUNCTION_BLOCK "FB_Sorter"2VAR_INPUT3   Start : Bool;4   SensorA : Bool;5   SensorB : Bool;6   Reset : Bool;7END_VAR8VAR_OUTPUT9   DiverterA : Bool;10   DiverterB : Bool;11   Running : Bool;12END_VAR13VAR14   PulseA : TON_TIME;15   PulseB : TON_TIME;16   StartEdge : R_TRIG;17   RunningState : Bool := FALSE;18END_VAR19BEGIN20   #StartEdge(CLK := #Start);21   IF #Reset THEN22      #RunningState := FALSE;23   ELSIF #StartEdge.Q THEN24      #RunningState := TRUE;25   END_IF;2627   #PulseA(IN := #RunningState AND #SensorA AND NOT #PulseB.Q AND NOT #Reset, PT := T#2s);28   #DiverterA := #PulseA.Q AND NOT #Reset;2930   #PulseB(IN := #RunningState AND #SensorB AND NOT #DiverterA AND NOT #Reset, PT := T#2s);31   #DiverterB := #PulseB.Q AND NOT #Reset;3233   #Running := #RunningState;34END_FUNCTION_BLOCK

agent 实际做了什么：读回核对、清理、保存

最后它把块从工程里读回，逐项核对需求并输出「需求 → 实现 → 结论」对照表；顺手清掉中间迭代留下的外部源文件；然后保存工程，确认没有未保存修改。

你得到什么

• 工程里多了 FB FB_Sorter（以及为了装下它而建的 CPU），编译 0 错误 0 警告，且已保存；
• 一份「需求 → 实现 → 结论」对照表和关键修改摘要；
• 打开博途能看到块和接口，随时可以按「验证清单」抽查。

需要你动手的地方（很少）

• 确认建 CPU：agent 先报告后改动时会问一次；在提示词里预先授权就可以省掉；
• TIA 授权弹窗：TiaLink 白名单没配好时，第一次写入 TIA 会弹授权窗，只能人工点确认（先跑一次 TiaLink.Helper.exe 可以免掉）；
• 最后抽查：按「验证清单」看编译结果、接口与逻辑是否与需求一致；安全、联锁与急停部分必须人工评审。

可选：想逐步监督时的分步指令

正常使用不需要；如果你想在每一步停下来看，可以用这些指令：

• 健康检查显示已连接，项目名与博途一致，允许写入；
• 设备清单里至少有一台带 PLC 软件的设备（本课过程会自动补上）；
• 智能体复述/读回的 I/O 与实际接口一致；
• 编译报告 0 错误 0 警告；
• 每个定时器都是 Static 区的命名实例，且每次调用都带 PT；
• 读回核对逐条打勾：接口区、时序、互锁、复位；块处于一致状态；
• 导入过程留下的多余外部源文件已清理（或明确保留哪一个）；
• 保存后没有未保存修改（博途里也不报未保存）。

• 工程没打开就动手：先做健康检查，没连上工程时任何写入都会失败；TiaLink 不能替你打开工程。
• 空项目/没有 PLC 设备就直接导入：会失败：No device with PLC software was found in the project. 先补一台 CPU（agent 可以代劳）。
• TIA 授权弹窗：prerequisites 里白名单不通过时，第一次写入会让 TIA 弹授权窗，只能人工确认；先跑一次 TiaLink.Helper.exe 可以免掉。
• 计时器漏 PT：Parameter 'PT' has to be used.——每次调用都要给 PT，复位分支别写 #PulseA(IN := FALSE);，改成把复位条件并进 IN。
• 输出未初始化：The parameter '...' might not be initialized.——状态用带初值的 Static 变量，输出最后无条件赋值。
• 导出被挡：未编译一致的块不能导出（会提示先编译）。先编译，或让智能体导出时先编译。
• 整机编译混入旧错误：整机编译会把工程里既有错误一起报出来；定位自己块的问题时，让智能体只编译这一个块。
• 外部源文件累积：每轮导入都会在工程里留下一个外部源文件（重名会自动加后缀），多轮迭代后项目里一堆脚本。每轮结束后让智能体清理，只保留最后一个或全部删掉。
• 只导入不保存：导入成功不等于保存，改动要显式保存，否则关掉工程就丢。
• 越界：安全逻辑、联锁与急停必须人工评审；AI 生成的代码永远按「待验证」对待。

• 用示例库里的 输送带分拣 做同样的练习：先读懂它的逻辑，再让智能体重写一版并核对行为是否一致；
• 想让智能体先理解一整套老工程，看下一课《读懂一套没注释的博途老工程》（待上线）；
• 工具：TiaLink 下载与说明——本课所有动作都由它落到博途，工程数据不出你的机器。
