Scale_X — 缩放到范围
把 0..1 的 VALUE 缩放到 [MIN, MAX]，结果写入 OUT。
在 TIA 里试一下
选一个示例块，通过 TiaLink 导入当前 TIA 项目：预检、默认不覆盖、不自动保存。示例块不会自动运行；导入后请在 OB1 调用并接变量。
一句话
Scale_X 把 0..1 的 value 缩放到 [min, max]，结果写入 out。
符号与引脚
分类：转换
不需要实例
模板值：源类型（SrcType）, 目标类型（DestType）
| 引脚 | 方向 | 说明 |
|---|---|---|
en | 流输入 | 使能输入 |
min | 输入 | 输出下限 |
value | 输入 | 0..1 的输入值 |
max | 输入 | 输出上限 |
eno | 流输出 | 使能输出 |
out | 输出 | 缩放结果 |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。

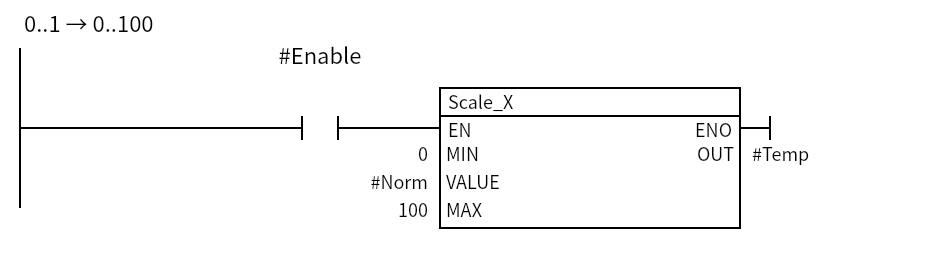

最小示例
Norm 是 0..1，缩放到 0..100：Norm=0.5 时 Temp=50.0。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
value是 0..1 的归一化值；min/max是输出范围。SrcType/DestType决定源/目标类型；常见 Real→Real、Real→DInt。value超出 0..1 时结果会外推；需要限幅时先接LIMIT。EN/ENO是使能；类型不匹配可能报错。

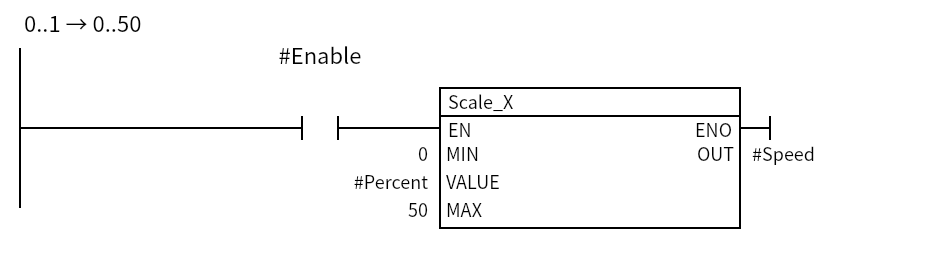

常用场景
常见坑
- 把 Scale_X 当 SCALE：SCALE_X 输入是 0..1；模拟量原始值 0..27648 用 SCALE。
- 不做限幅：value 超 0..1 会外推，可能超出 min/max。
- 类型不一致：SrcType/DestType 和变量类型要匹配。
- ENO 未接：后面的指令可能不执行；需要串联时检查 ENO。
- 量纲：min/max 的单位要和输出变量一致。
