NOK — 检查无效
检查无效：操作数无效时 RLO 继续。
在 TIA 里试一下
选一个示例块，通过 TiaLink 导入当前 TIA 项目：预检、默认不覆盖、不自动保存。示例块不会自动运行；导入后请在 OB1 调用并接变量。
一句话
NOK 操作数无效时 RLO 继续。
符号与引脚
分类：比较
不需要实例
模板值：无
| 引脚 | 方向 | 说明 |
|---|---|---|
pre | 流输入 | 左侧 RLO |
operand | 输入 | 要检查的操作数 |
out | 流输出 | 检查结果 RLO |
符号见下面的最小示例；引脚名与方向来自 lad-ir 指令目录，说明为本站补充。

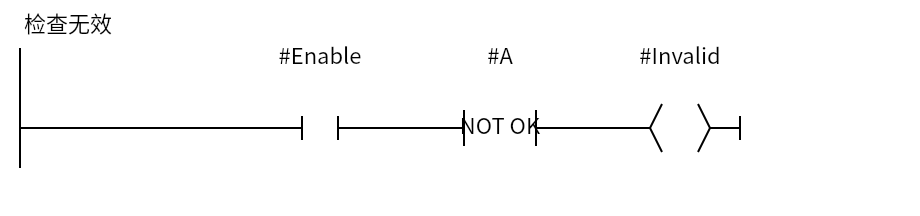

最小示例
Enable=1、A 有效时 Invalid=1；NOK 是 flow-through，RLO 从 pre 走到 out。
图中 # 前缀表示块内局部变量；实际工程里也可以是全局标签或 DB 变量。
怎么工作
pre是左侧 RLO，operand是要检查的值，out是检查结果。NOK不改变操作数，只根据有效性决定 RLO 是否继续。- 常用于使用
Real结果前检查有效性（如 NaN/Inf）；具体“有效”的判定按 TIA 文档。 - 需要反向分支时用另一条（
OK↔NOK）。
常用场景
常见坑
- 和比较指令混淆：
OK/NOK检查“有效/无效”，不是数值大小比较。 - 有效性规则：不同数据类型的“有效”定义不同；关键工艺先确认 TIA 规则。
- RLO 分支：
out只表示检查结果，不会自动置位/复位操作数。 - 和
IS_NULL混淆：IS_NULL专门检查空引用；OK是通用有效性检查。 - 没有 ENO：
OK/NOK是 flow-through，不是 ENO 盒。
