7 个开关中任意一个接通即启动加热器，用一个线圈汇总多路并联触点。
通过 TiaLink 把本示例的 2 个对象导入你当前打开的 TIA Portal 项目。导入前会先预检，默认不覆盖同名对象，导入后不会自动保存。
7 个开关分成两组控制一台加热器：Switch 1 + Switch 2 或 Switch 3 + Switch 4 任意一组同时闭合，加热器就启动并保持；当 Switch 4 + Switch 5 或 Switch 6 + Switch 7 同时闭合时，加热器停止。
这个例子很适合练习串并联组合（AND / OR）和置位保持：多路开关如何"成对生效"，以及用一个内部标志做停止条件。
| 信号 | 类型 | 含义 | 作用 |
|---|---|---|---|
Switch 1~`Switch 4` |
I | 启动开关 | 成对闭合启动加热 |
Switch 5~`Switch 7` |
I | 停止开关 | 成对闭合停止加热 |
Tag_1 |
M | 加热标志 | 启动后保持；Heater 由它驱动 |
Tag_2 |
M | 停止标志 | 置位后把 Tag_1 复位 |
Heater |
Q | 加热器 | 最终输出 |
Switch 1 与 Switch 2 同时闭合（或 Switch 3 与 Switch 4 同时闭合）→ Tag_1 置位并保持；Tag_1=1 → Network 2 输出 Heater=1，加热器开始工作；Switch 4 与 Switch 5 同时闭合（或 Switch 6 与 Switch 7 同时闭合）→ Tag_2 置位；Tag_2=1 使 Network 1 中的常闭触点断开 → Tag_1 复位 → Heater 停止。

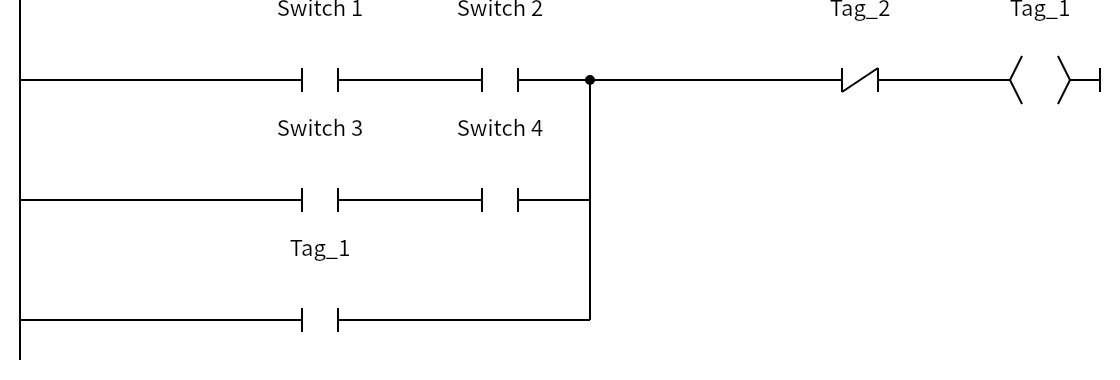

目的：用两组开关控制加热器的启动，并让启动状态保持。
条件 → 动作：(Switch 1 AND Switch 2) OR (Switch 3 AND Switch 4) 任一组成立，Tag_1 置位；Tag_1 自己的常开触点与这些条件并联，所以松开开关后仍然保持。只有当 Tag_2=1 时才复位。
为什么：每组内部是 AND（两个开关必须同时闭合），组与组之间是 OR（任意一组即可），再把自身触点并联进来形成保持——这是"多条件启动 + 自锁"的标准写法。
注意：Tag_2 的常闭触点串在最前面，表示"停止优先"：停止条件一旦成立，不管启动条件是否还在，Tag_1 都会断开。
逻辑：Tag_1 = ((Switch 1 AND Switch 2) OR (Switch 3 AND Switch 4) OR Tag_1) AND NOT Tag_2

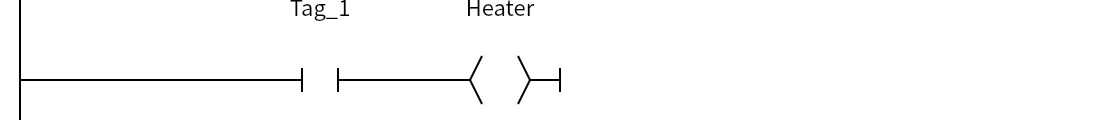

目的：把加热标志送到实际输出。
条件 → 动作：Tag_1=1 → Heater=1。
为什么：把"逻辑状态"和"物理输出"分开写，方便以后在中间加联锁、报警或手自动切换。
逻辑：Heater = Tag_1

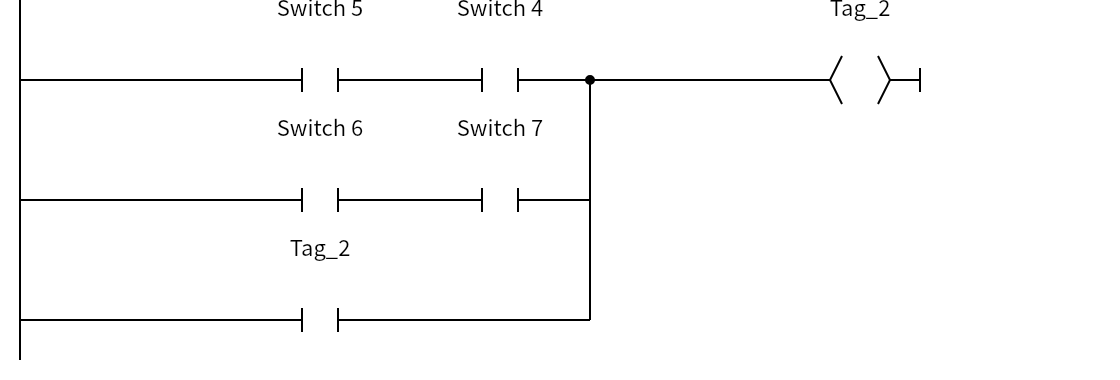

目的：用另一组开关产生停止信号。
条件 → 动作：(Switch 4 AND Switch 5) OR (Switch 6 AND Switch 7) 任一组成立 → Tag_2 置位并保持。
为什么：Tag_2 一旦置位就保持，避免停止开关只是瞬间闭合时加热器又立刻恢复。要重新启动，需要先让 Tag_2 复位（当前程序没有单独的复位逻辑）。
注意：Switch 4 同时出现在启动组和停止组里，这种"共用一个开关"的接法容易让人看晕；读图时建议按"启动路径 / 停止路径"分开看。
逻辑：Tag_2 = ((Switch 4 AND Switch 5) OR (Switch 6 AND Switch 7) OR Tag_2)
Switch 4+5 或 Switch 6+7）；另外 Tag_2 是保持的，停止后要复位它才能再次启动。Switch 1~3 主要参与启动，Switch 5~7 参与停止，Switch 4 两边都参与。Tag_2 清零，流程更清晰。| 名称 | 数据类型 | 地址 | 注释 |
|---|---|---|---|
| PB | Bool | %I0.0 | |
| Switch 1 | Bool | %I0.1 | |
| Switch 2 | Bool | %I0.2 | |
| Switch 3 | Bool | %I0.3 | |
| Switch 4 | Bool | %I0.4 | |
| Switch 5 | Bool | %I0.5 | |
| Switch 6 | Bool | %I0.6 | |
| Switch 7 | Bool | %I0.7 | |
| Heater | Bool | %Q0.0 | |
| Tag_1 | Bool | %M0.0 | |
| Tag_2 | Bool | %M0.1 |
